Железобетонные стойки СВ 105-3,6 III (Арх 9.0274)

Маркировка изделия

Каждое ЖБИ имеет уникальную маркировку, включающую буквенно-цифровые обозначения:

• СВ – тип конструкции (стойка вертикальная);
• 105 – длина изделия в дециметрах (10,5 м);
• 3,6 – показатель несущей способности (тс);
• III – класс напрягаемой арматуры.

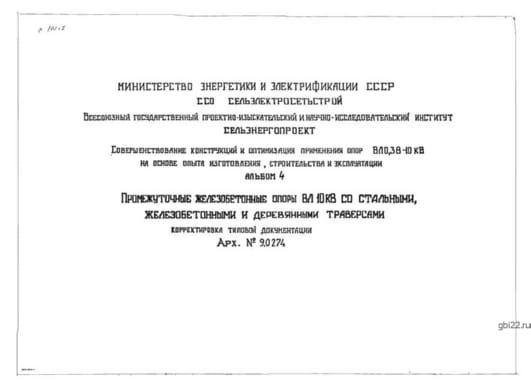

Нормативный документ: Арх 9.0274.

Основные характеристики

Вертикальные опоры длиной 10,5 и 11 метров изготавливаются из бетона марки М400 (В30) с усиленным армированием. Применяются в строительстве:

• распределительных устройств подстанций;
• линий электропередачи 4-10 кВ.

Эксплуатационные преимущества

Конструкции рассчитаны на работу в экстремальных условиях:

• температурный режим до -50°C;
• сейсмическая активность до 9 баллов;
• агрессивные внешние среды.

Ключевые достоинства: повышенная прочность, устойчивость к влаге и атмосферным воздействиям, длительный срок службы.

Технология производства

Изготовление осуществляется на специализированных предприятиях с применением:

• виброуплотнения бетонной смеси для исключения воздушных пустот;
• предварительно напряженной арматуры класса АтVI;
• дополнительных закладных элементов (штыри для соединения, заземляющие проводники).

Контроль качества

Готовая продукция проходит обязательные испытания на:

• механическую прочность;
• трещиностойкость;
• соответствие геометрическим параметрам.

Поверхность изделий должна быть ровной, без дефектов. Каждая партия сопровождается техническим паспортом.

Транспортировка и хранение

Условия сохранности конструкций:

• складирование штабелями (до 9 рядов) на деревянные подкладки;
• перевозка железнодорожным или автомобильным транспортом с надежной фиксацией.

Технические параметры
