Железобетонные стойки СВ 105-5 IV (Арх 9.0274) – технические характеристики и особенности

Расшифровка маркировки изделий

Стойки СВ 105-5 IV (Арх 9.0274) – это вертикальные опоры из железобетона, предназначенные для монтажа распределительных устройств подстанций и ЛЭП 4-10 кВ. Маркировка содержит ключевые параметры:

• СВ – тип конструкции (стойка вертикальная);
• 105 – длина в дециметрах (10,5 м);
• 5 – показатель несущей способности;
• IV – класс напрягаемой арматуры.

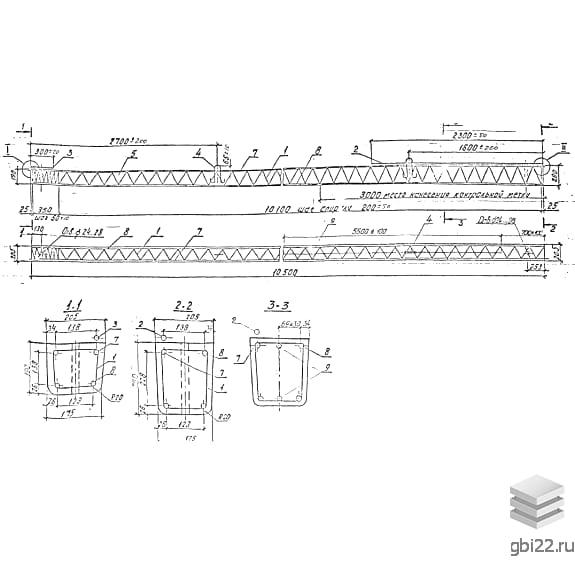

Основные параметры

Габариты и вес:

• Длина: 10 500 мм
• Ширина: 205 мм
• Высота: 280 мм
• Масса: 1 180 кг

Материалы:

• Бетон: марка М400 (класс В30)
• Арматура: сталь класса АтVI и проволока ВрI

Эксплуатационные характеристики

Железобетонные опоры обладают рядом преимуществ:

• Высокая прочность и долговечность
• Устойчивость к влаге и перепадам температур
• Возможность использования в агрессивных средах
• Применение в сейсмически активных зонах (до 9 баллов)
• Эксплуатация при температурах до -50°C

Технология производства

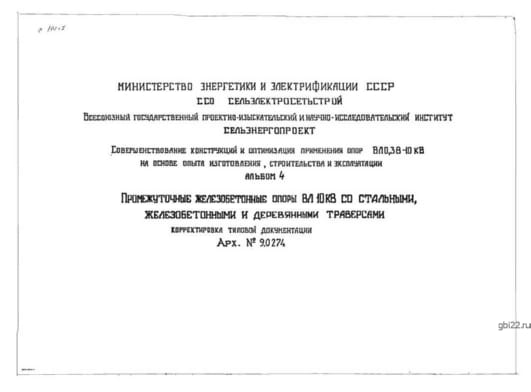

Изготовление осуществляется на специализированных предприятиях согласно стандартам Арх 9.0274 и ТУ 3412.11357-18:

1. Подготовка и укладка арматурных каркасов
2. Заливка бетонной смеси с последующим вибрированием
3. Контроль качества и антикоррозийная обработка

Контроль качества и маркировка

Каждая стойка проходит обязательные испытания на:

• Прочность
• Жесткость
• Трещиностойкость

На поверхность наносится несмываемая маркировка, включающая:

• Товарный знак производителя
• Дату изготовления
• Печать ОТК

Транспортировка и хранение

Для сохранения качества изделий необходимо:

• Складировать штабелями не более 9 рядов
• Использовать деревянные прокладки
• Обеспечивать устойчивость при перевозке

Комплектация включает технический паспорт с полными данными о продукции и указаниями по монтажу.
