Стойки СВ 110-3,5 IV
10 518 руб.
цена с НДС*
|
|||||||||
| Количество в квадратом метре, шт | 0,49 | ||||||||
| Нормы погрузки на авто | 18 | ||||||||
| Ссылка на стандарт | https://disk.yandex.ru/d/NwC1qwY7lxUHCQ | ||||||||
| Расход стали, кг | 60,8 |
| Класс прочности | В30 |
| Марка бетона | М400 |
| Морозостойкость | F200-F400 |
| Водонепроницаемость | W10-W12 |
| Марка бетона по EN 206-1 | C25/30 |
| Геометрический объем | 0,570 |
| Объем бетона | 0,45 |

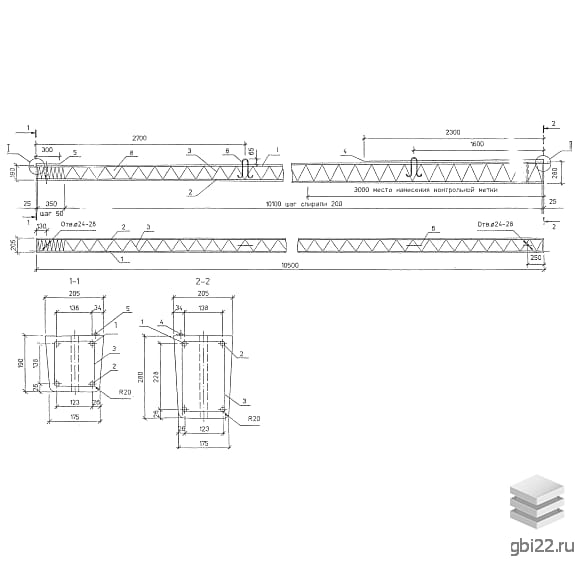

Железобетонные стойки СВ 110-3,5 IV (ЛЭП 98.02) для опор ЛЭП
Маркировка и расшифровка
Стойки СВ 110-3,5 IV (ЛЭП 98.02) — унифицированные конические конструкции переменного сечения, используемые для монтажа воздушных ЛЭП. Маркировка включает:
- СВ — стойка вибрированная;
- 110 — длина изделия (11000 мм);
- 3,5 — расчетный изгибающий момент (3,5 тс·м);
- IV — группа нагрузок;

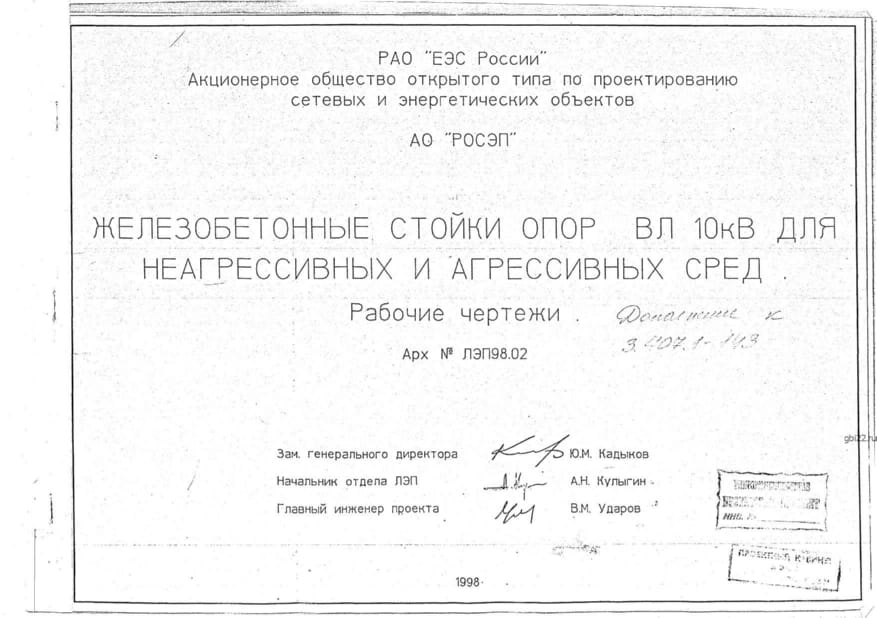

- ЛЭП 98.02 — серия проектной документации.
Основные характеристики
Габариты и параметры:
- Длина: 11000 мм;
- Сечение: 185?280 мм;
- Вес: 1125 кг;
- Объем бетона: 0,45 м?.
Преимущества железобетонных стоек
В отличие от деревянных аналогов, стойки СВ 110-3,5 IV отличаются:
- Сроком службы 50–75 лет;
- Устойчивостью к агрессивным средам (кислотные грунты, гололед, сейсмика до 9 баллов);
- Высокой несущей способностью (класс бетона В30, морозостойкость F200).
Область применения
Конструкции используют для:
- Линий электропередач 0,4–10 кВ;
- Осветительных сетей;
- Анкерно-угловых и промежуточных опор.
Технология производства
Изготовление по ГОСТ 23613-79 и Серии 3.407.1-136 включает:
- Вибропрессование тяжелого бетона (М400) с гранитным щебнем;
- Армирование предварительно напряженной сталью (классы А-III, Ат-V);
- Гидрофобную обработку (водонепроницаемость W4).
Транспортировка и хранение
Перевозка спецтранспортом (до 17 стоек за рейс) с фиксацией деревянными прокладками. Хранение штабелями с межрядными подкладками.
