Железобетонные стойки СВ 164-10,3 для линий электропередач

Маркировка и расшифровка обозначений

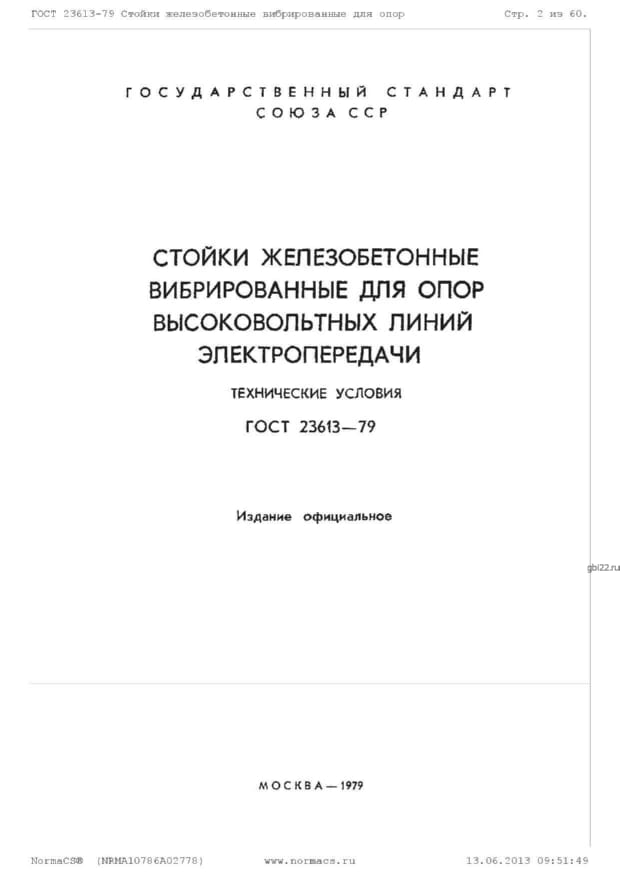

Стойки СВ 164-10,3 изготавливаются в соответствии с ГОСТ 23613-79. Маркировка включает:

• СВ – стойки вибрированные железобетонные;
• 164 – длина изделия (164 дм);
• 10,3 – предельный изгибающий момент (10,3 тс·м).

Альтернативное обозначение: СВ 164-10,7 (для усиленных конструкций).

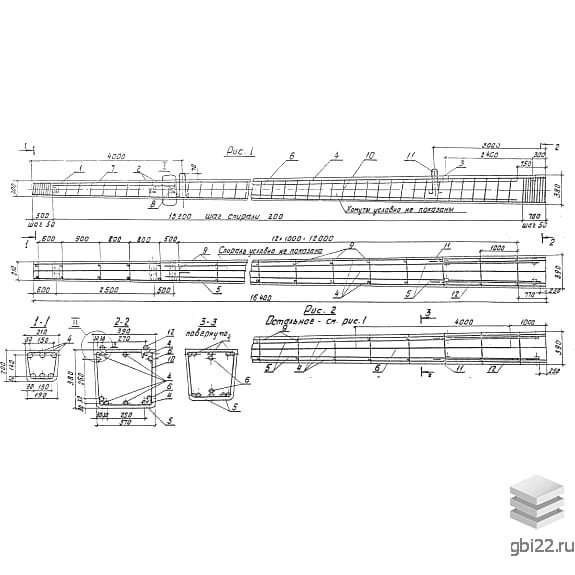

Основные характеристики

Железобетонные опоры СВ 164-10,3 обладают следующими параметрами:

• Длина: 16 400 мм;
• Сечение: 390?380 мм;
• Вес: 3 550 кг;
• Объем бетона: 1,42 м?.

Применение и преимущества

Конструкции предназначены для монтажа воздушных ЛЭП напряжением 0,4–10 кВ и осветительных сетей. Ключевые преимущества:

• Устойчивость к сейсмическим нагрузкам (до 9 баллов);
• Эксплуатация в сложных грунтах, включая кислые и обводненные;
• Защита от гололеда и ветровых нагрузок (типы местности I–IV);
• Срок службы – 50–75 лет.

Технология производства

Изготовление осуществляется методом вибропрессования с использованием:

• Бетон марки М400 (класс прочности В30);
• Гранитный щебень и мелкофракционный песок;
• Арматура классов А-III, Ат-V (диаметр 10–14 мм).

Дополнительная обработка включает:

• Антикоррозийное покрытие металлических элементов;
• Гидрофобную защиту (водонепроницаемость W4);
• Морозостойкость до 200 циклов (температура до -55°C).

Комплектация и монтаж

Для установки применяют:

• Анкерные плиты типа П;
• Цилиндрические анкеры АЦ-1.

Транспортировка – спецтехникой (до 17 стоек за рейс) с деревянными прокладками. Хранение – в штабелях с защитой от механических повреждений.
