Железобетонные стойки СВ 164-11,9 для линий электропередач

Маркировка изделий

СВ 164-11,9 – стандартизированное обозначение железобетонных опор, где:

• СВ – стойки вибрированные из железобетона;
• 164 – длина изделия в дециметрах (16,4 м);
• 11,9 – предельный изгибающий момент (тс·м).

Альтернативные типоразмеры: СВ 164-12,7, СВ 164-14,3, СВ 164-9,3.

Технические параметры

Габариты и вес:
Длина: 16 400 мм | Ширина: 390 мм | Высота: 380 мм | Масса: 3 550 кг.

Бетон:
Марка М300 (класс В22,5), морозостойкость F200, водонепроницаемость W4. Допустимая температура эксплуатации: до -55°C.

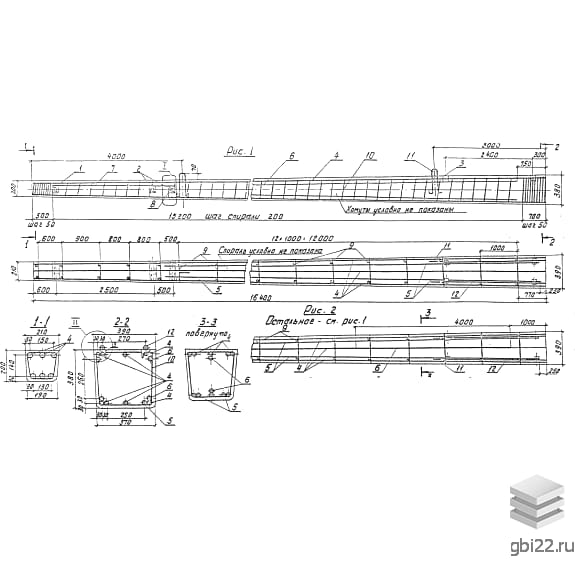

Армирование:
Предварительно напряженные стержни из стали классов А-III, Ат-V (?10-14 мм). Антикоррозионная обработка металла и бетона.

Сферы использования

Стойки СВ 164-11,9 предназначены для:

• Воздушных ЛЭП напряжением 0,4–10 кВ;
• Промежуточных и анкерно-угловых опор;
• Сейсмоопасных зон (до 9 баллов) и районов с гололедом.

Совместимы с дополнительными элементами: анкерами АЦ-1 и опорно-анкерными плитами типа П.

Ключевые преимущества

Долговечность: Срок службы – 50–75 лет благодаря вибропрессованной технологии и гидрофобной защите.

Универсальность: Устойчивы к кислым грунтам, ветровым нагрузкам (типы l-lV) и агрессивным средам.

Экономичность: Превышают деревянные аналоги по износостойкости, сокращая затраты на замену.

Изготовление и логистика

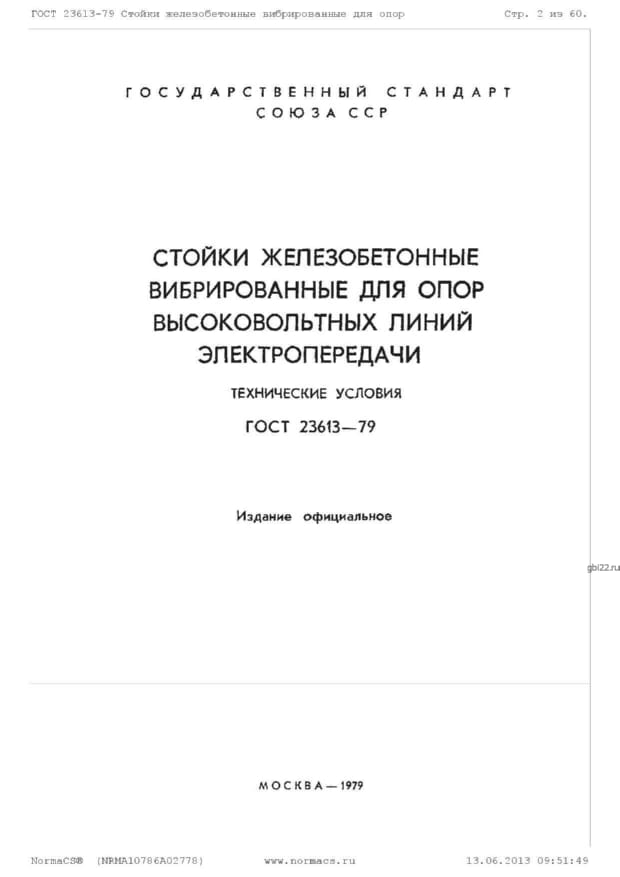

Производство соответствует ГОСТ 23613-79 и ТУ 5863-002-00113557-94. Используется гранитный щебень и мелкозернистый песок.

Транспортировка: Спецтехникой (до 17 шт./рейс) с деревянными прокладками. Хранение – штабелями с защитой торцов.
