Железобетонные стойки СВ 164-12,7 для линий электропередач

Маркировка стоек СВ 164-12,7

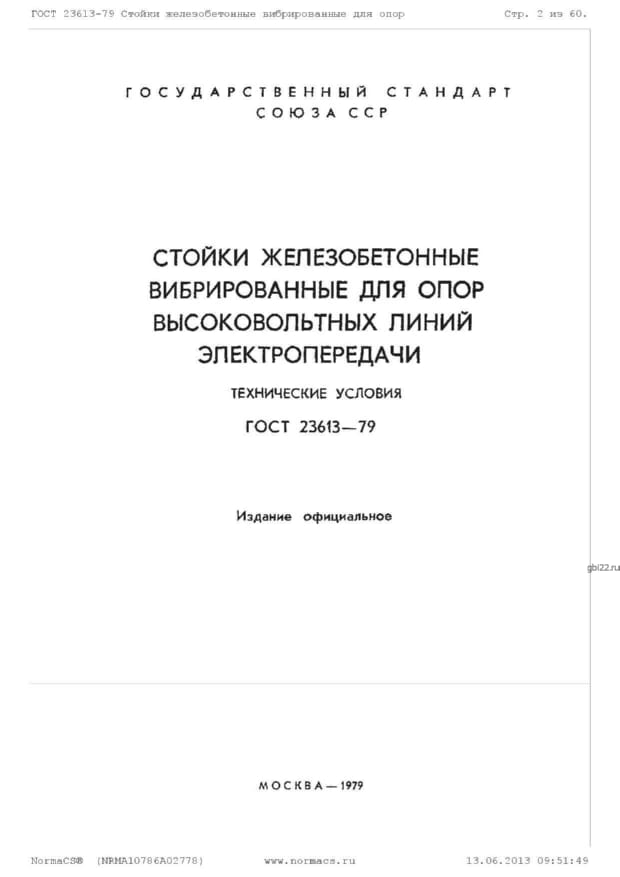

Изделия маркируются согласно ГОСТ 23613-79:

• СВ – стойки вибрированные из железобетона;
• 164 – длина конструкции в дециметрах (16,4 м);
• 12,7 – предельный изгибающий момент (в тс·м).

Дополнительные параметры:

• Расчетный изгибающий момент: 12,7 тс·м;
• Объем бетона: 1,42 м?;
• Масса: 3550 кг.

Технические особенности

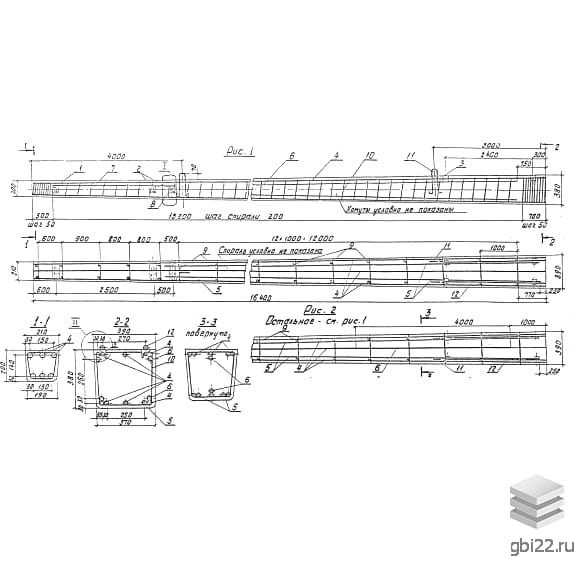

Стойки СВ 164-12,7 – конические конструкции переменного сечения, предназначенные для монтажа воздушных ЛЭП напряжением 0,4–10 кВ. Изготавливаются методом вибропрессования с применением тяжелого бетона, гранитного щебня и мелкофракционного песка.

Эксплуатационные преимущества:

• Срок службы: 50–75 лет;
• Устойчивость к агрессивным средам (кислотные грунты, гололед);
• Применение в сейсмоопасных зонах (до 9 баллов);
• Морозостойкость: 200 циклов (температура до -55°C).

Сферы использования

Конструкции применяют для:

• Промежуточных и анкерно-угловых опор ЛЭП;
• Осветительных электросетей;
• Монтажа в ветреных районах (тип I-IV).

Материалы и производство

Соответствие стандартам:

• Класс бетона: В22,5 (марка М300);
• Армирование: стальные прутки А-III, Ат-V (диаметр 10–14 мм);
• Защита: антикоррозионные покрытия и гидрофобизация (W4).

Логистика

Перевозка осуществляется спецтранспортом с фиксацией деревянными прокладками. Норма загрузки: 17 стоек. Хранение – в штабелях с межслойными подкладками.

Габариты и вес
