Железобетонные стойки СВ 164-9.3 для линий электропередач

Маркировка изделий

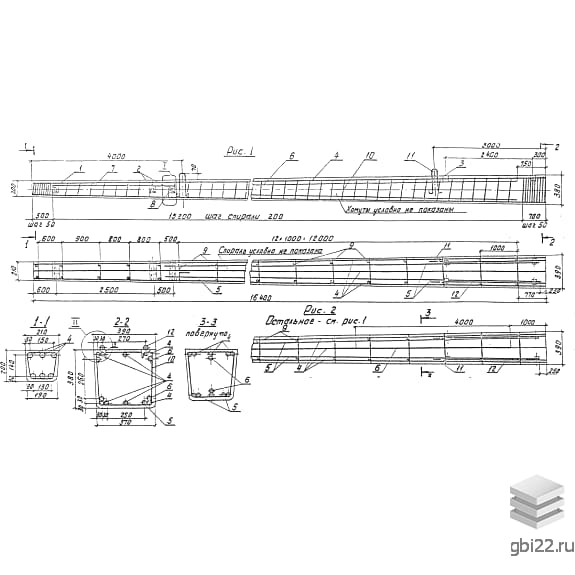

СВ 164-9.3 – унифицированные конические стойки из железобетона, где:

• СВ – стойка вибрированная;
• 164 – длина (164 дм);
• 9.3 – предельный изгибающий момент (9.3 тс·м).

Альтернативные типоразмеры: СВ 164-11.9, СВ 164-12.7, СВ 164-14.3.

Основные характеристики

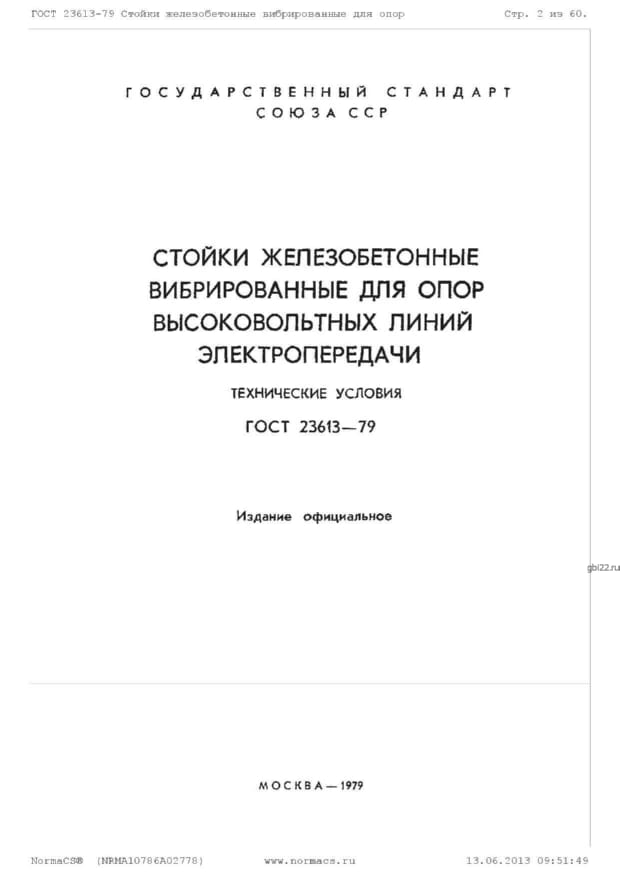

Изготавливаются по ГОСТ 23613-79 с параметрами:

• Длина: 16.4 м
• Сечение: 390?380 мм
• Масса: 3550 кг
• Объем бетона: 1.42 м?

Область применения

Используются для монтажа воздушных ЛЭП (0.4–10 кВ) и осветительных сетей. Подходят для:

• Сейсмоопасных зон (до 9 баллов)
• Регионов с гололедом и сильными ветрами
• Кислотных и неустойчивых грунтов

Технические преимущества

Бетонные характеристики (ГОСТ 26633):

• Класс прочности: В30 (М400)
• Морозостойкость: F200 (до -55°C)
• Водонепроницаемость: W4

Армирование: предварительно напряженные стержни Ат-VI (?10–14 мм) с антикоррозионной обработкой.

Эксплуатационные особенности

• Срок службы: 50–75 лет
• Совместимость с анкерами АЦ-1 и плитами типа П
• Технология производства: вибропрессование тяжелого бетона с гранитным щебнем

Транспортировка и хранение

Перевозка спецтехникой (до 17 шт. за рейс) с деревянными прокладками. Хранение штабелями с защитой торцов.
