Свая С 6,5-1 (ГОСТ Р 54272-2010)

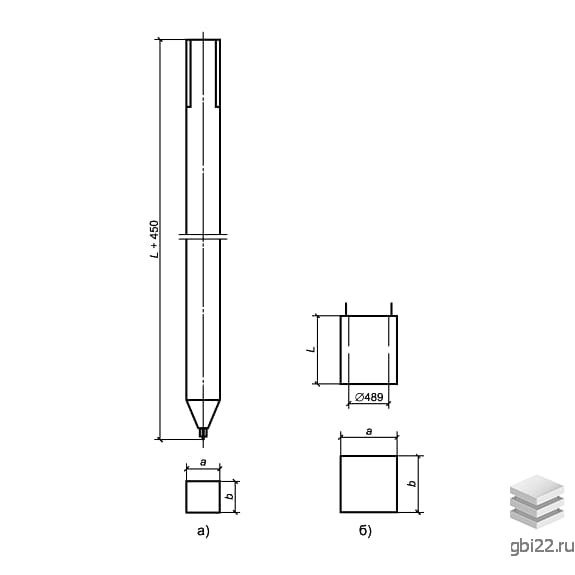

Свая С 6,5-1 – это высокопрочный железобетонный элемент прямоугольной формы с квадратным поперечным сечением. Данная маркировка расшифровывается следующим образом:

С – тип элемента (свая);

6,5 – длина в метрах;

1 – индекс несущей способности.

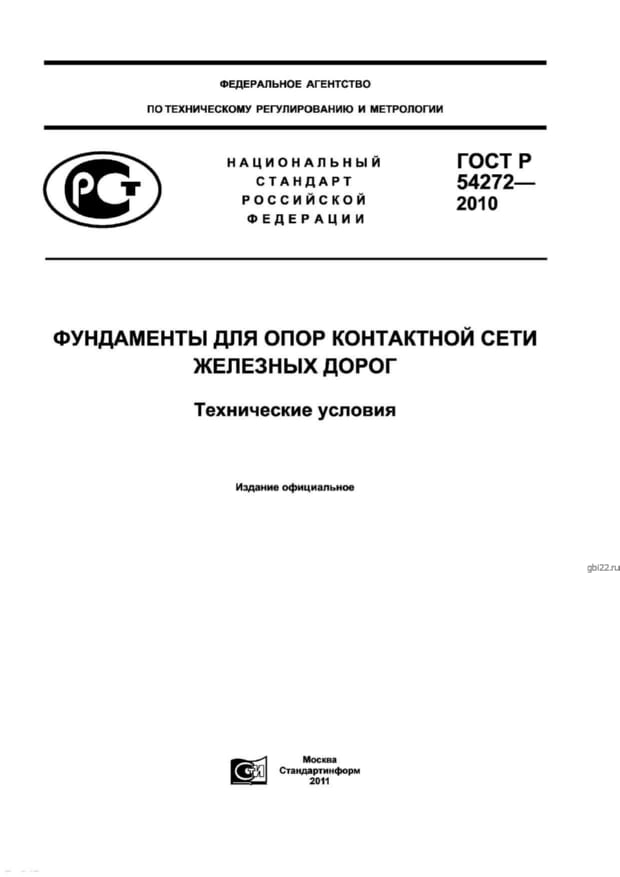

Отличительной чертой этого железобетонного изделия является наличие острия, что обеспечивает удобное и быстрое погружение в грунт. Более подробную информацию о рабочих чертежах можно найти в ГОСТ Р 54272-2010.

Применение

Сваи предназначены для проектирования совместно с фундаментами опор и в первую очередь используются для прокладки контактной сети на железных дорогах, как с переменным, так и с постоянным током. Эти изделия подходят для эксплуатации в различных климатических условиях и отлично работают в обычных грунтах.

Условия эксплуатации

Использование железобетонных конструкций в агрессивной среде возможно только при наличии дополнительных защитных мероприятий. Каждое изделие должно иметь свое маркировочное обозначение, которое содержит основные качественные характеристики и упрощает ориентирование в номенклатуре.

Материалы и характеристики

Основным материалом для производства является тяжелый бетон класса B30. Водонепроницаемость изделий составляет не менее W6, а морозостойкость варьируется от F150 до F200 в зависимости от расчетной температуры воздуха в районе застройки. Для арматурных каркасов используется высокопрочная сталь класса AIII, а все металлические компоненты покрываются антикоррозионными составами.

Контроль качества

Готовая партия продукции проходит проверку отделом технического контроля. Изделия тестируются на прочность и трещиностойкость, сравниваются с рабочими чертежами, а их поверхность тщательно осматривается на наличие дефектов. Обнажение арматуры недопустимо, а изделия с браком отправляются на ремонт.

Документация и хранение

Железобетонные конструкции, прошедшие все испытания, допускаются к отпуску и снабжаются паспортами качества, в которых указываются дата производства и основной материал. Хранение изделий осуществляется на оборудованных складах, где их укладывают горизонтально в штабеля высотой не более 2,5 м, с прокладкой деревянных подкладок между рядами.

Транспортировка

Транспортировка свай осуществляется автомобильным и железнодорожным транспортом. В обоих случаях изделия должны быть надежно зафиксированы в кузове или вагоне. Запрещается сбрасывать строительные материалы или подвергать их деформации. Погрузка и разгрузка должны проводиться с соблюдением всех правил безопасности.

Основные характеристики

Длина: 6500 мм

Ширина: 350 мм

Высота: 350 мм

Вес: 1750 кг

Марка бетона: М350
