Свая забивная цельная сплошного квадратного сечения СМ 5-35

Свая забивная цельная СМ 5-35 представляет собой железобетонную конструкцию прямоугольной вытянутой формы с квадратным сечением, отличительной чертой которой является один заостренный конец. Основная задача данной конструкции – передача нагрузки от сооружения на грунт.

Маркировка изделия

Маркировка сваи СМ 5-35 расшифровывается следующим образом:

СМ – свая забивная для вечномерзлых грунтов;

5 – длина в метрах;

35 – сечение в сантиметрах.

Основные характеристики

Длина: 5000 мм

Ширина: 350 мм

Высота: 350 мм

Вес: 1500 кг

Марка бетона: М200

Применение

Сваи СМ 5-35 используются в качестве элементов основания различных конструкций в районах с высокими температурами мерзлых грунтов, где температура достигает -0,3 °C и выше. Установка данных конструкций осуществляется забивкой в заранее оттаянные зоны грунта ограниченных размеров, также допускается оттаивание грунта в процессе эксплуатации сооружения.

Условия эксплуатации

В условиях вечной мерзлоты использование свай СМ 5-35 обеспечивает безопасное строительство и эксплуатацию зданий гражданского, промышленного и административного назначения.

Стандарты и качество

Как и все железобетонные изделия, сваи маркируются согласно рабочим чертежам, изменения в которых недопустимы. На каждой сваи должны быть указаны: марка, краткое наименование или товарный знак производителя, дата выпуска, отпускной вес и печать ОТК. Надписи наносятся специальной краской, устойчивой к воздействию атмосферной влаги и ультрафиолетовых лучей.

Производственные стандарты

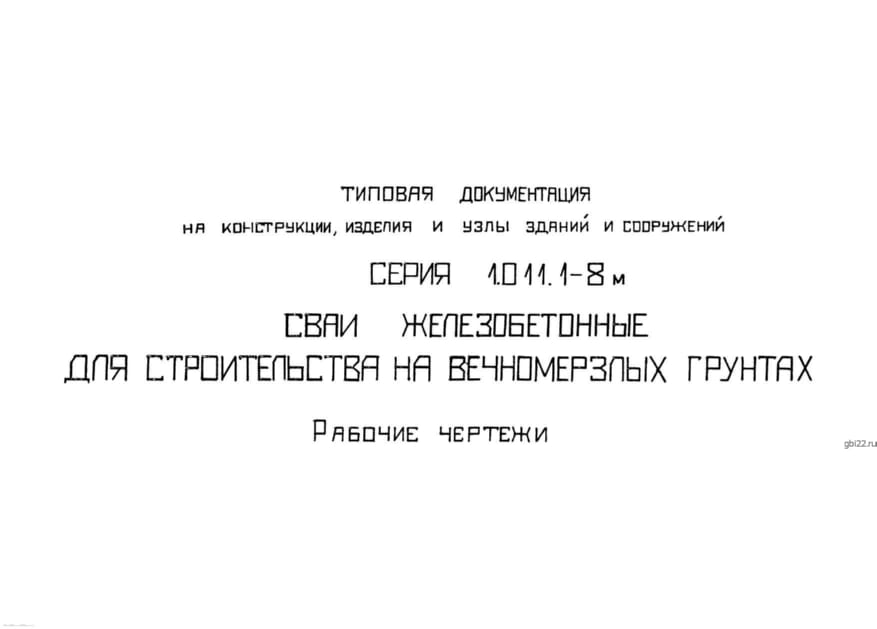

Стандарты изготовления свай СМ 5-35 закреплены в Серии 1.011.1-8 м. В качестве основы конструкций используется тяжелый бетон, марка которого зависит от длины сваи: до 7 м – М200, от 8 до 12 м – М2000. Марка бетона по морозостойкости и влагостойкости определяется проектной организацией в зависимости от температурно-влажностного режима в области строительства.

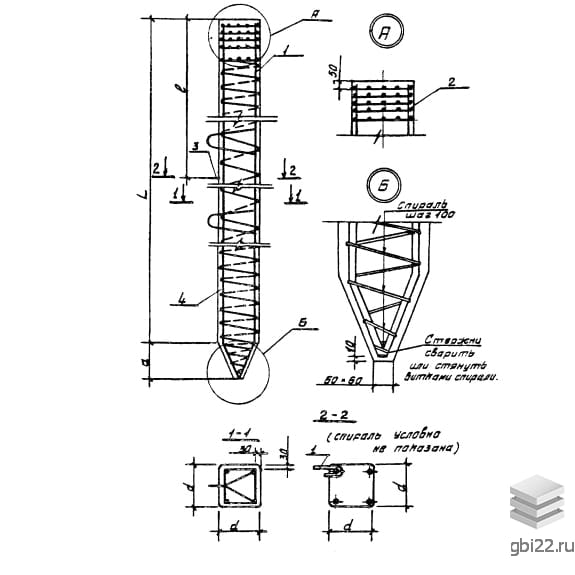

Армирование и монтаж

Забивные сваи армируются пространственными каркасами, сборка которых должна выполняться в соответствии со схемами, указанными в нормативных документах. В качестве арматуры используется сталь классов А-I, А-II, А-III, минимальный диаметр которой составляет 10 мм. В теле конструкций предусмотрены две петли для извлечения из опалубки и транспортировки, которые необходимо срезать перед погружением в скважину.

Транспортировка и хранение

Готовые сваи проходят приемо-сдаточные и периодические испытания на прочность, жесткость и раскрытие трещин под вертикальными выдергивающими и вдавливающими нагрузками. По итогам приемки конструкции сопровождаются паспортами качества. Сваи СМ 5-35, принятые технологическим отделом завода-изготовителя, должны храниться на обустроенных складах с выровненными площадками. Конструкции укладываются в горизонтальном положении в штабеля так, чтобы их острия были однонаправленными, а маркировочные значения были доступны для прочтения.

При складировании и транспортировке необходимо использовать инвентарные прокладки и подкладки, защищающие изделия от повреждений. Транспортировка должна осуществляться длинномерными составами и машинами, оборудованными крепежными и опорными приспособлениями, обеспечивающими полную неподвижность конструкций в кузове транспорта и безопасность движения.
