Свая квадратного сечения без поперечного армирования СЦп 5-30 (1.011-6)

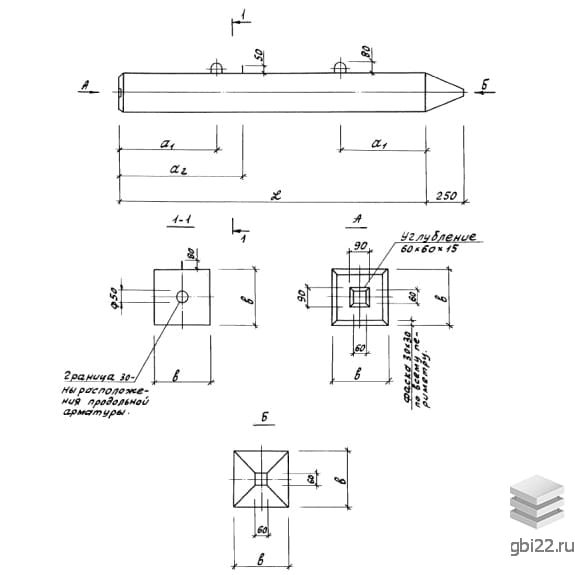

Свая квадратного сечения без поперечного армирования СЦп 5-30 (1.011-6) представляет собой прочное железобетонное изделие прямоугольной формы с острием на конце. В теле элемента предусмотрены штырь и подъемные петли. Эти конструкции применяются при возведении общественных зданий, производственных объектов и сельскохозяйственных сооружений. Их использование разрешено практически во всех грунтовых условиях, за исключением скальных и вечномерзлых грунтов. Сейсмичность районов, где возможно применение данных свай, не должна превышать шести баллов.

Маркировка изделия

Каждое готовое железобетонное изделие получает свою маркировочную надпись, что помогает быстро ориентироваться в номенклатуре на складе и ускоряет выбор необходимых изделий для будущего строительства. Рассмотрим расшифровку маркировки СЦп 5-30 (1.011-6):

1. Свая;

2. Центральное армирование;

3. Арматура из высокопрочной проволоки;

4. 5 – длина, указывается в метрах;

5. 30 – сечение, указывается в сантиметрах.

Качество и материалы

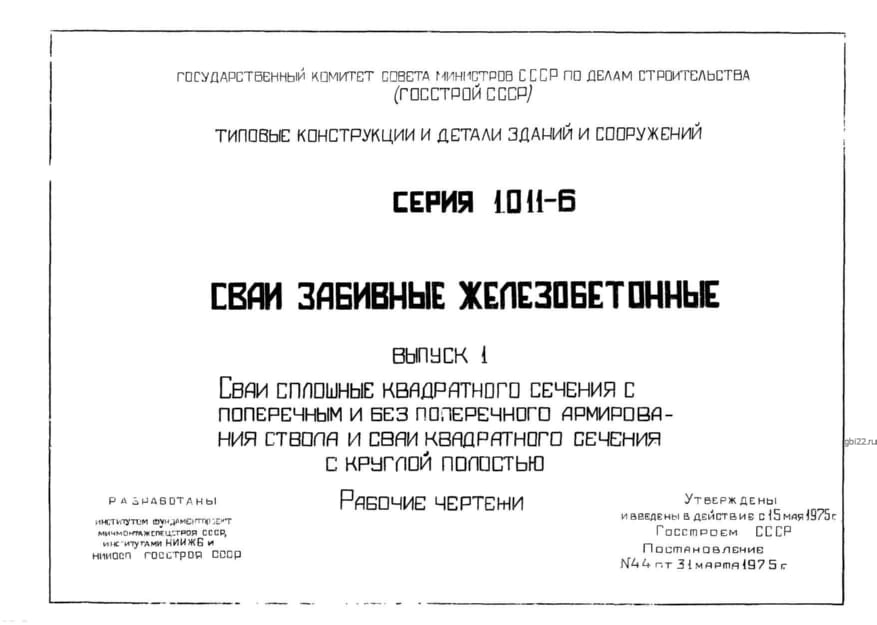

На одной из боковых сторон железобетонного изделия, влагоустойчивой черной краской с помощью трафаретов и штампов наносятся марка элемента, номер партии, дата изготовления, вес сваи и штамп ОТК. Изготовление железобетонных свай СЦп 5-30 (1.011-6) и проверка их качества осуществляется согласно Серии 1.011-6. Продукция производится из тяжелого бетона марки не ниже М300, с добавлением специальных присадок для обеспечения отличной водонепроницаемости и морозоустойчивости.

Армирование и конструкция

Высокую прочность изделиям придает армирование продольной арматуры, расположенной в центре сечения железобетонных свай. В качестве арматуры используется сталь класса A-IV и проволока класса Bp-II по ГОСТ 8480-63, а также семипроволочные пряди класса П-7. Сетка и спираль в верхней части элемента выполнены из проволоки класса B-I по ГОСТ 6727-53. В средней части конструкции предусмотрены две подъемные петли, что облегчает монтаж. В теле сваи установлен фиксирующий штырь, который устанавливается только после завершения формовки. Натяжение арматуры осуществляется механическим способом.

Контроль качества

На производстве уделяется большое внимание выходному контролю качества. Каждая выпущенная партия проходит контрольные испытания, проверяется соответствие габаритных параметров проектным чертежам, указанным в серии, а также качество поверхности, которая должна быть ровной и без трещин.

Хранение и транспортировка

Сваи квадратного сечения без поперечного армирования СЦп 5-30 (1.011-6) следует хранить на специализированных складах, укладывая на ровную поверхность в штабеля высотой не более 2,5 метров с использованием деревянных прокладок между изделиями. Все маркировочные надписи должны быть хорошо видны. Для транспортировки используются автомобильный или железнодорожный транспорт, который должен быть оснащен специальными крепежными механизмами для предотвращения смещения железобетонных конструкций во время перевозки. Погрузочно-разгрузочные работы выполняются с помощью строповочных петель. Продукцию нельзя перемещать волоком или сбрасывать, необходимо соблюдать осторожность и технику безопасности. Подъездной путь должен быть хорошо подготовлен.

Основные характеристики

Длина: 5000 мм

Ширина: 300 мм

Высота: 300 мм

Вес: 1150 кг

Марка бетона: М300
