Фундаментные дырчатые блоки УДБ 0,6-3,0: характеристики и применение

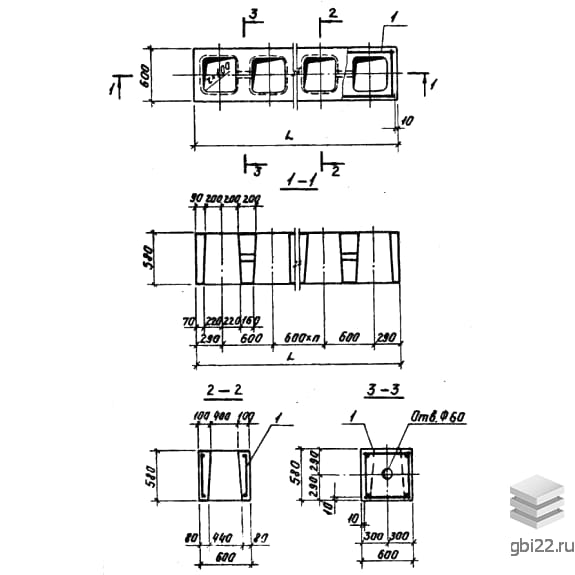

Унифицированные дырчатые блоки (УДБ) — это железобетонные конструкции, предназначенные для возведения фундаментов под промышленное оборудование. Изделия имеют прямоугольную форму с вертикальными сквозными отверстиями пирамидального типа. Размеры и шаг отверстий (600 мм) стандартизированы, а длина блоков всегда кратна этому модулю.

Маркировка фундаментных блоков УДБ

Обозначение соответствует нормам Альбома 2256Е и включает:

• УДБ 0,6-1,2
• УДБ 0,6-1,8
• УДБ 0,6-2,4
• УДБ 0,6-3,0
• УДБ 0,6-3,6
• УДБ 0,6-4,2
• УДБ 0,6-4,8
• УДБ 0,6-6,0

Пример расшифровки маркировки УДБ 0,6-3,0:

• УДБ — унифицированный дырчатый блок;
• 0,6 — ширина (м);
• 3,0 — длина (м).

Буква «П» в маркировке указывает на устойчивость к слабо- и среднеагрессивным средам.

Основные параметры

• Длина: 2980 мм
• Ширина: 600 мм
• Высота: 580 мм
• Вес: 980 кг
• Марка бетона: М200

Применение

Блоки УДБ используются для:

• Создания фундаментов под промышленные машины (станки, дробилки, мельницы);
• Возведения сборно-монолитных или сборно-разборных оснований;
• Строительства подвалов и подпорных стен.

Соединение блоков осуществляется заливкой бетона в сквозные отверстия при вертикальном монтаже.

Производство и материалы

Изготовление ведется по ГОСТ 18886-73 и ГОСТ 13015.0-83:

• Используются металлические формы с пустотообразователями;
• Дополнительные отверстия в ребрах предназначены для монтажа;
• Армирование — каркасами из арматуры классов АI, АIII или проволоки Вр-1.

Хранение и транспортировка

• Хранение в штабелях (до 4 рядов) с деревянными прокладками (30 мм);
• Транспортировка с фиксацией от смещения.
