Утяжелители 1УБО 1220-13,5

Утяжелители 1УБО 1220-13,5 – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

1. УБО 1220-13,5;

2. 1УБО 1220-13,5.

Конструкция и установка

Утяжелители охватывающего типа 1УБО 1220-13,5 устанавливаются для укрепления или балластировки трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для трубопроводов, проходящих под водными переходами, не допускается.

Экономические преимущества

Использование блоков охватывающего типа обосновано как с практической, так и с экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительные и монтажные работы, а также уменьшить материалоемкость проекта и трудозатраты.

Требования к установке

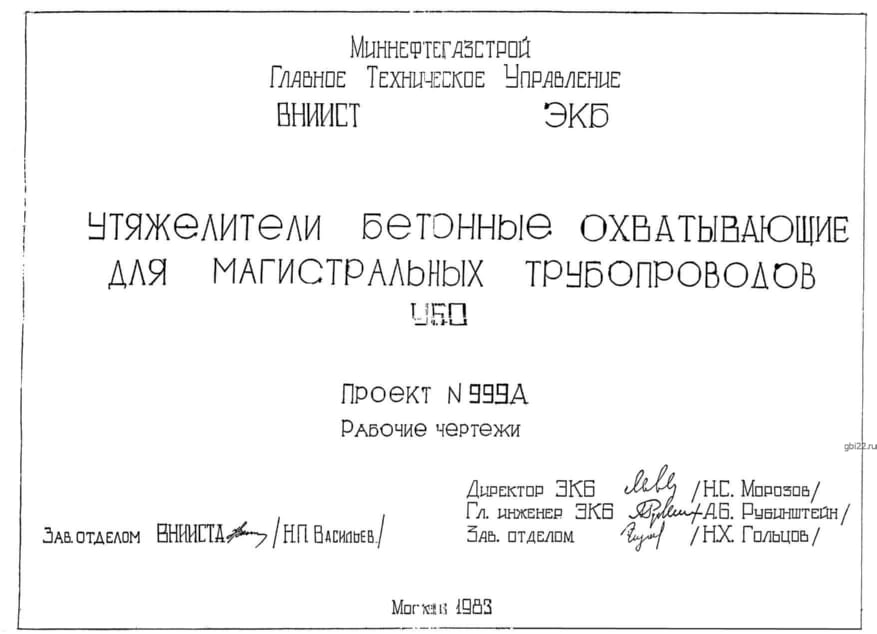

Работы по компоновке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999А. Эксплуатация утяжелителей УБО возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Материалы и защита

При установке блоков в суровых условиях повышаются требования к качеству используемых материалов, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Раскладка блоков осуществляется с равными интервалами, допускается группировка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно требованиям Проект 999А и включают тип конструкции, размерные данные, прочностные характеристики и среднюю плотность бетонов.

Расшифровка маркировки

Буквенно-цифровая комбинация 1УБО 1220-13,5 расшифровывается следующим образом:

1 - изменение в армировании;

УБО – утяжелители бетонные охватывающие;

1220 - диаметр трубы;

13,5 - длина утяжелителя, указываемая в дециметрах.

Основные характеристики

Длина: 1350 мм

Ширина: 600 мм

Высота: 1400 мм

Вес: 4260 кг

Объем бетона: 0,92 м?

Геометрический объем: 1,134 м?

Производственные требования

Охватывающие утяжелители изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки 1УБО 1220-13,5 монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Улучшение эксплуатационных свойств

Повышение эксплуатационных характеристик достигается за счет применения добавок-пластификаторов. Прочность увеличивается до нормативного уровня методом армирования стальными сетками и одиночными стержнями из стали класса А-200 и А-300. Для соединения утяжелителей между собой предусмотрены арматурные выпуски и закладные детали.

Транспортировка и складирование

Транспортировка утяжелителей охватывающего типа 1УБО 1220-13,5 осуществляется с использованием специального транспорта с высокой грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, а в местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка осуществляется специализированной техникой.
