Утяжелители 1УБОм 1020-15

Утяжелители 1УБОм 1020-15 – это железобетонные конструкции, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция этих пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБОм 1020-2,3-12,5 т;
• УБОм 1020-2.3.12,5 т;
• УБОм 1020-2.3-12,5 т;
• УБОм 1020-2-3-12,5 т.

Конструкция и установка

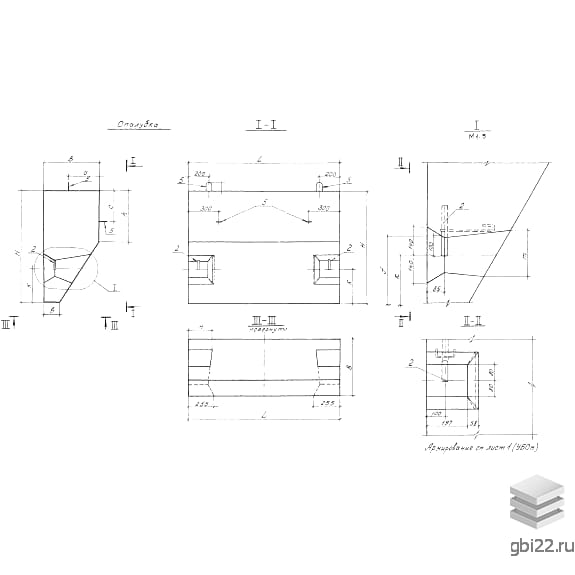

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа 1УБОм 1020-15 используются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлые грунты. Установка пригрузов для трубопроводов, проходящих под водой, не допускается.

Экономические преимущества

Использование утяжелителей обосновано как с практической, так и с экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительные и монтажные работы, а также уменьшить материалоемкость проекта и трудозатраты.

Технические требования

Работы по установке железобетонных блоков выполняются в соответствии с действующими стандартами – СНиП 3.01.01-85 и ВСН 007-88. Эксплуатация утяжелителей возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а с использованием мягких поясов крепежа – до 50 мм.

Характеристики

Длина: 1500 мм

Ширина: 550 мм

Высота: 1100 мм

Вес: 1604 кг

Объем бетона: 0,7 м?

Геометрический объем: 0,9075 м?

Материалы и качество

Утяжелители изготавливаются из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки 1УБОм 1020-15 предназначены для эксплуатации в агрессивной среде, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Монтаж и транспортировка

Для крепления утяжелителей между собой предусмотрены арматурные выпуски и закладные детали. Подъем осуществляется с помощью монтажных петель. Транспортировка блоков производится специализированным транспортом с повышенной грузоподъемностью, при этом блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски.

Складирование и отгрузка

Готовая продукция складируется штабелями высотой 2-3 ряда. В местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка осуществляется специализированной техникой.
