Утяжелители 1УБОм 1220-13,5

Утяжелители 1УБОм 1220-13,5 – это железобетонные конструкции, используемые в строительстве магистральных трубопроводов различных назначений. Основная цель таких пригрузов – балластировка нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть записаны в следующих вариантах:

• УБОм 1220-15;
• УБОм.1220-15;
• УБОм-1220-15.

Конструкция и установка

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа 1УБОм 1220-13,5 используются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для трубопроводов, проходящих через подводные переходы, запрещена.

Экономические преимущества

Использование блоков охватывающего типа позволяет надежно закрепить трубы на проектных отметках, что снижает затраты на строительные и монтажные работы, а также уменьшает материалоемкость проекта и трудозатраты.

Стандарты и эксплуатация

Работы по установке железобетонных блоков выполняются в соответствии с действующими стандартами – СНиП 3.01.01-85 и ВСН 007-88. Утяжелители УБО могут эксплуатироваться круглогодично, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а с использованием мягких поясов крепежа – до 50 мм.

Требования к материалам

При установке в суровых условиях повышаются требования к качеству используемых материалов, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Раскладка блоков осуществляется с равными интервалами, допускается группировка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно ТУ 102-300-81 (Проект 999Б) и содержат информацию о типе конструкции, размерных данных, прочностных характеристиках и средней плотности бетонов.

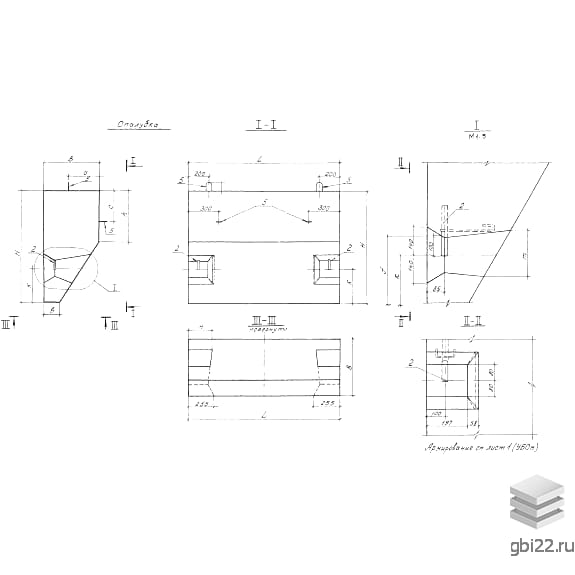

Основные характеристики

Длина: 1350 мм

Ширина: 600 мм

Высота: 1400 мм

Вес: 2017 кг

Объем бетона: 0,88 м?

Геометрический объем: 1,134 м?

Качество бетона

Утяжелители изготавливаются из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки 1УБОм 1220-13,5 монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Улучшение прочности

Прочность достигается путем армирования стальными сетками и одиночными стержнями из стали класса А-200 и А-300. Для крепления утяжелителей между собой предусмотрены арматурные выпуски и закладные детали. Подъем осуществляется с помощью монтажных петель.

Транспортировка и складирование

Утяжелители охватывающего типа 1УБОм 1220-13,5 транспортируются специальным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции осуществляется штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель. Отгрузка производится специализированной техникой.
