Утяжелители 1УБОм 1420-12

Утяжелители 1УБОм 1420-12 – это железобетонные конструкции, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов – это балластировка нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБОм 1420-2,3-12,5 т;
• УБОм 1420-2.3.12,5 т;
• УБОм 1420-2.3-12,5 т;
• УБОм 1420-2-3-12,5 т.

Конструкция и установка

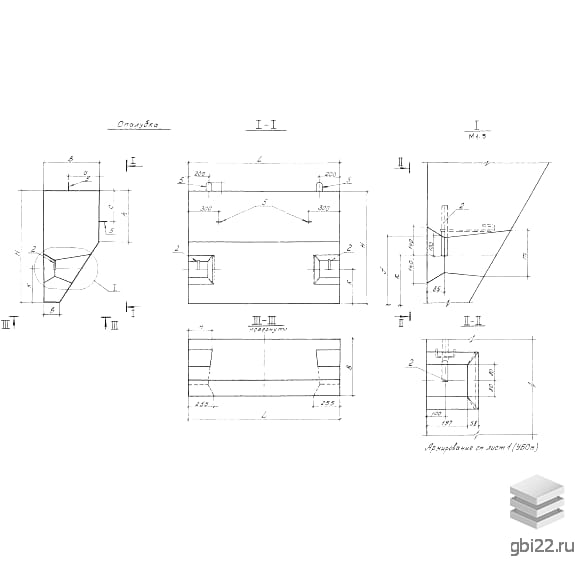

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа 1УБОм 1420-12 используются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, проходящих через подводные переходы, запрещена.

Экономические преимущества

Использование утяжелителей позволяет надежно закрепить трубы на проектных отметках, что снижает затраты на строительные и монтажные работы, а также уменьшает материалоемкость проекта и трудозатраты.

Требования к установке

Монтаж железобетонных блоков балластировки осуществляется в соответствии с действующими стандартами – СНиП 3.01.01-85 и ВСН 007-88. Эксплуатация утяжелителей возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а с использованием мягких поясов крепежа – до 50 мм.

Дополнительные характеристики

При установке в суровых условиях повышаются требования к качеству используемых материалов, а также выполняется вторичная защита бетонной поверхности в зависимости от степени засоленности грунтов. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

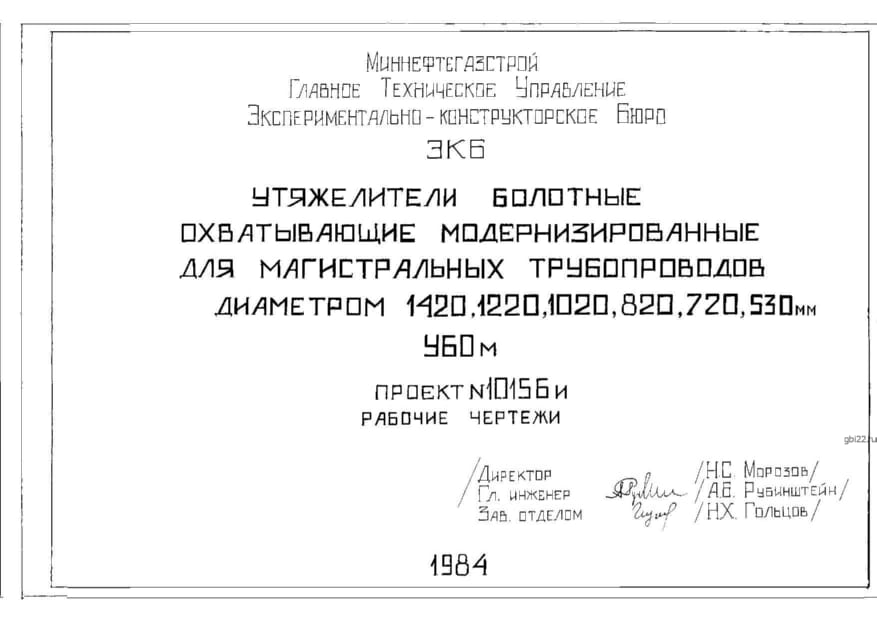

Раскладка блоков производится с равными интервалами, допускается групповая укладка. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно ТУ 102-300-81 (Проект 999Б) и содержат тип конструкции, размерные данные, прочностные характеристики и среднюю плотность бетонов.

Расшифровка маркировки

Буквенно-цифровая комбинация 1УБОм 1420-12 расшифровывается следующим образом:

• УБОм – утяжелители бетонные охватывающие;
• 1420 - для труб диаметром 1420 мм;
• 2,3 - средняя плотность тяжелых бетонов составляет 2,3 т/м?;
• 12,5 - марка бетона по прочности на сжатие – В12,5.

Основные характеристики

Длина: 1200 мм

Ширина: 600 мм

Высота: 1600 мм

Вес: 2064 кг

Объем бетона: 0,9 м?

Геометрический объем: 1,152 м?

Производственные требования

Утяжелители 1УБОм 1420-12 изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Для повышения прочности применяются добавки-пластификаторы и армирование стальными сетками.

Транспортировка и складирование

Транспортировка утяжелителей осуществляется специализированным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель.
