Утяжелители 2УБО 1420-12

Утяжелители 2УБО 1420-12 – это железобетонные конструкции, используемые в строительстве магистральных трубопроводов различных назначений. Основная цель таких пригрузов – балластировка нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

1. УБО 1420-12;

2. 2УБО 1420-12.

Конструкция и установка

Утяжелители охватывающего типа 2УБО 1420-12 монтируются для укрепления или балластировки трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, проходящих через подводные переходы, запрещена.

Экономические преимущества

Использование блоков охватывающего типа позволяет надежно фиксировать трубы на проектных отметках, что снижает затраты на строительные и монтажные работы, а также уменьшает материалоемкость проекта и трудозатраты.

Стандарты и эксплуатация

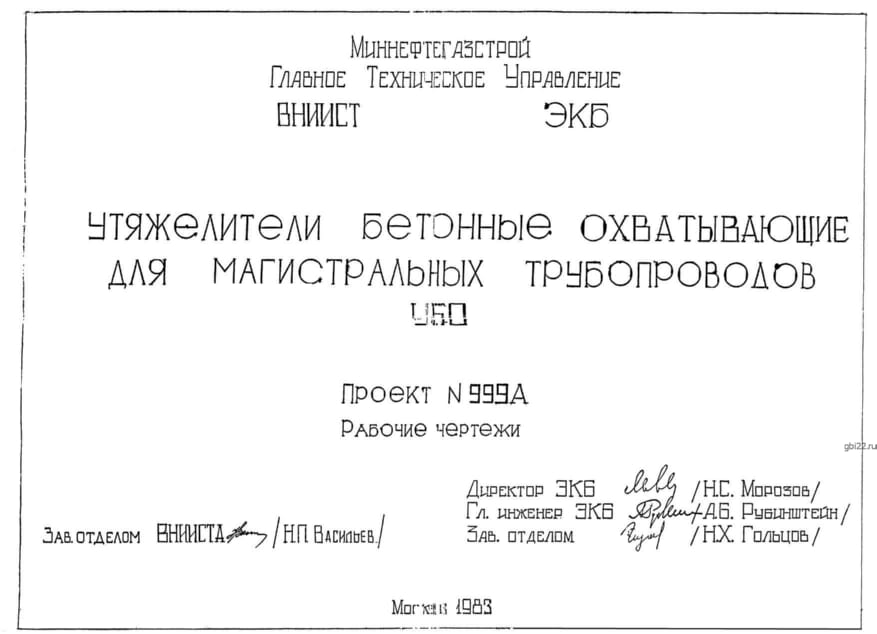

Работы по компоновке железобетонных блоков выполняются в соответствии с требованиями действующего стандарта – Проект 999А. Эксплуатация утяжелителей УБО возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Требования к материалам

При установке блоков в суровых условиях повышаются требования к качеству применяемых материалов, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Раскладка блоков осуществляется с равными интервалами, допускается групповая укладка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно требованиям Проект 999А и включают тип конструкции, основные размеры, прочностные характеристики и среднюю плотность бетонов.

Расшифровка обозначения

Буквенно-цифровая комбинация 2УБО 1420-12 расшифровывается следующим образом:

1. 2 - изменение в армировании;

2. УБО – утяжелители бетонные охватывающие;

3. 1420 - диаметр трубы;

4. 12 - длина утяжелителя, указываемая в дециметрах.

Основные характеристики

Длина: 1200 мм

Ширина: 600 мм

Высота: 1600 мм

Вес: 4490 кг

Марка бетона: М200

Объем бетона: 0,97 м?

Геометрический объем: 1,152 м?

Производственные особенности

Утяжелители охватывающего типа изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки 2УБО 1420-12 монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Усиление прочности

Повышение эксплуатационных характеристик достигается за счет применения добавок-пластификаторов. Прочность увеличивается до нормативного уровня методом армирования стальными сетками и одиночными стержнями из стали класса А-200 и А-300. Для соединения утяжелителей между собой предусмотрены арматурные выпуски и закладные детали.

Транспортировка и складирование

Подъем блоков осуществляется с помощью монтажных петель. Утяжелители 2УБО 1420-12 транспортируются специальным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, а в местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка осуществляется специализированной техникой.
