Утяжелители 3УБО 1420-12

Утяжелители 3УБО 1420-12 – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов – это балластировка нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБО 1420-12
• 3УБО 1420-12

Конструкция и установка

Утяжелители охватывающего типа 3УБО 1420-12 предназначены для укрепления или балластировки трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, проходящих через подводные переходы, не допускается.

Экономические преимущества

Использование блоков охватывающего типа обосновано как с практической, так и с экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительные и монтажные работы, а также уменьшить материалоемкость проекта и трудозатраты.

Требования к установке

Работы по компоновке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999А. Эксплуатация утяжелителей УБО возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – до 50 мм.

Материалы и защита

При установке блоков в суровых условиях повышаются требования к качеству используемых материалов, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

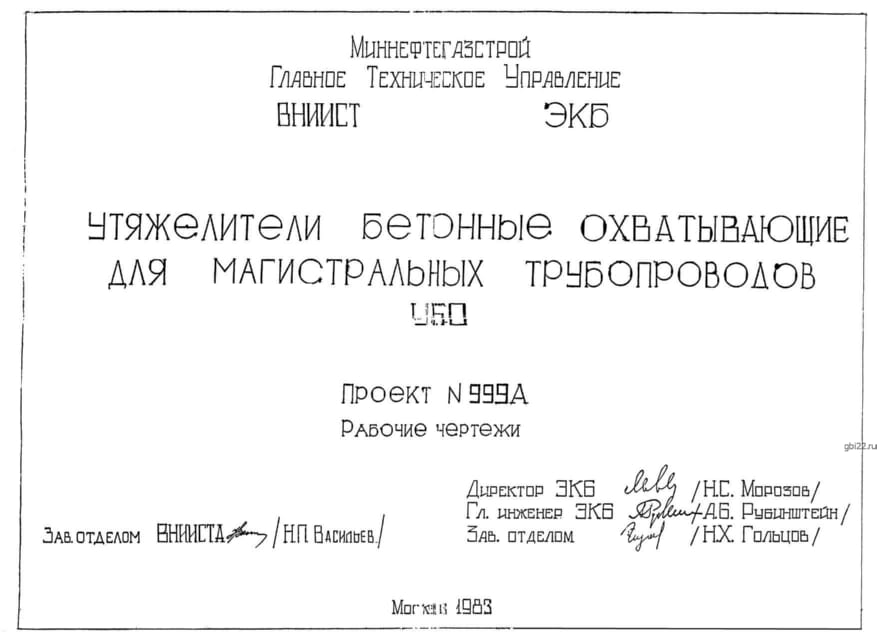

Раскладка блоков осуществляется с равными интервалами, допускается группировка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно требованиям Проект 999А и включают тип конструкции, основные размеры, прочностные характеристики и среднюю плотность бетонов.

Расшифровка маркировки

Буквенно-цифровая комбинация 3УБО 1420-12 расшифровывается следующим образом:

• 3 – изменение в армировании;
• УБО – утяжелители бетонные охватывающие;
• 1420 – диаметр трубы;
• 12 – длина утяжелителя, указана в дециметрах.

Основные характеристики

Длина: 1200 мм

Ширина: 600 мм

Высота: 1600 мм

Вес: 4420 кг

Объем бетона: 0,97 м?

Геометрический объем: 1,152 м?

Качество бетона

Охватывающие утяжелители изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки 3УБО 1420-12 монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Усиление прочности

Повышение эксплуатационных характеристик достигается за счет применения добавок-пластификаторов. Прочность увеличивается до нормативного уровня методом армирования стальными сетками и одиночными стержнями из стали класса А-200 и А-300. Для соединения утяжелителей между собой предусмотрены арматурные выпуски и закладные детали.

Транспортировка и складирование

Подъем блоков осуществляется с помощью монтажных петель. Утяжелители 3УБО 1420-12 транспортируются специальным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, а в местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка осуществляется специализированной техникой.
