Утяжелители 4УБО 1420-12

Утяжелители 4УБО 1420-12 – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБО 1420-12;
• 1УБО 1420-12;
• 4УБО 1420-12.

Конструкция и установка

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическим крепежом или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа 4УБО 1420-12 монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, проходящих через подводные переходы, не допускается.

Экономические преимущества

Использование блоков охватывающего типа обосновано как с практической, так и с экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительно-монтажные работы, уменьшить материалоемкость проекта и трудозатраты.

Требования к установке

Работы по компоновке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999А. Эксплуатация утяжелителей возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Защита и укладка

Перед установкой утяжелители защищаются гидроизоляционными покрытиями. Раскладка блоков осуществляется с равными интервалами, допускается групповая укладка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации.

Маркировка и характеристики

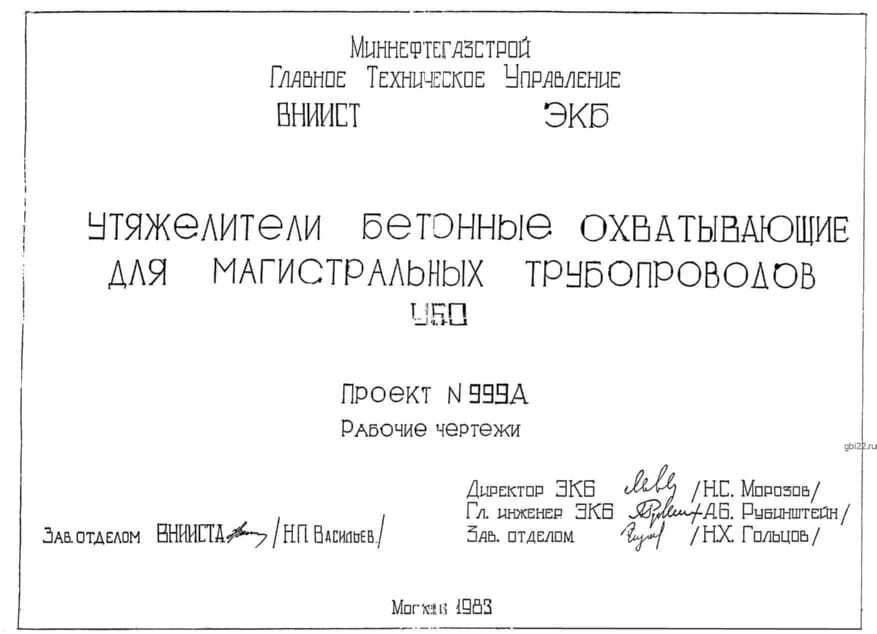

Знаки маркировки формируются согласно требованиям Проект 999А и включают тип конструкции, основные размерные данные, прочностные характеристики и среднюю плотность бетонов. Буквенно-цифровая комбинация 4УБО 1420-12 расшифровывается следующим образом:

• 4 - изменение в армировании;
• УБО – утяжелители бетонные охватывающие;
• 1420 - диаметр трубы;
• 12 - длина утяжелителя в дециметрах.

Основные характеристики

Длина: 1200 мм

Ширина: 600 мм

Высота: 1600 мм

Вес: 4350 кг

Марка бетона: М200

Производственные требования

Охватывающие утяжелители изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки 4УБО 1420-12 монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Условия транспортировки и хранения

Транспортировка утяжелителей осуществляется специальным транспортом с высокой грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель. Отгрузка осуществляется с использованием специализированной техники.
