Утяжелители УБО 1020
| Цена за 1м3, руб | 12 963 с НДС* |
|
|||||||||
| Количество в квадратом метре, шт | 1,21 | ||||||||
| Нормы погрузки на авто | 6 | ||||||||
| Ссылка на стандарт | https://disk.yandex.ru/d/h-akhmJwIMQPWQ | ||||||||
| Расход стали, кг | 15,94 |
| Расход стали на 1м3 бетона, кг | 11,80 |
| Класс прочности | В15 |
| Марка бетона | М200 |
| Морозостойкость | F100-F200 |
| Водонепроницаемость | W4-W6 |
| Марка бетона по EN 206-1 | C12/15 |
| Геометрический объем | 0,908 |
| Объем бетона | 1,35 |
Утяжелители УБО 1020 для фиксации магистральных трубопроводов
Маркировка изделий
Буквенно-цифровой код УБО 1020 расшифровывается так:
- УБО – утяжелители бетонные охватывающие;
- 1020 – предназначены для труб диаметром 1020 мм.
Варианты написания маркировки: УБО 1020, УБО-1020, УБО.1020, УБО,1020.
Назначение и конструкция
Железобетонные блоки УБО 1020 применяются для балластировки нефте-, газо- и других магистральных трубопроводов. Их основная функция – предотвращение смещений, всплытия или деформации труб.

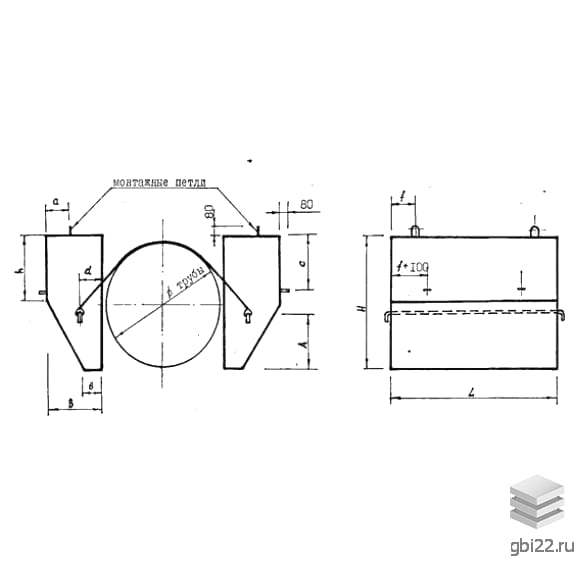

Конструктивно изделия имеют трапециевидное сечение. Два блока устанавливаются по бокам трубы и соединяются:
- металлическими креплениями;
- полимерными мягкими поясами.
Между трубой и утяжелителем прокладывают футеровочные маты для защиты.
Область применения
Блоки используют на сложных участках:
- обводненные и заболоченные территории;
- вечномерзлые грунты;
- агрессивные гидрогеологические условия.
Запрещено применять на подводных переходах через реки.
Преимущества
- надежная фиксация трубопровода;
- снижение затрат на монтаж;
- уменьшение материалоемкости проекта.
Технические характеристики
- Длина: 1500 мм
- Ширина: 550 мм
- Высота: 1100 мм
- Вес: 3378 кг
- Объем бетона: 1,47 м?
- Марка бетона: М200
- Морозостойкость: F100
- Водонепроницаемость: W4
Особенности монтажа

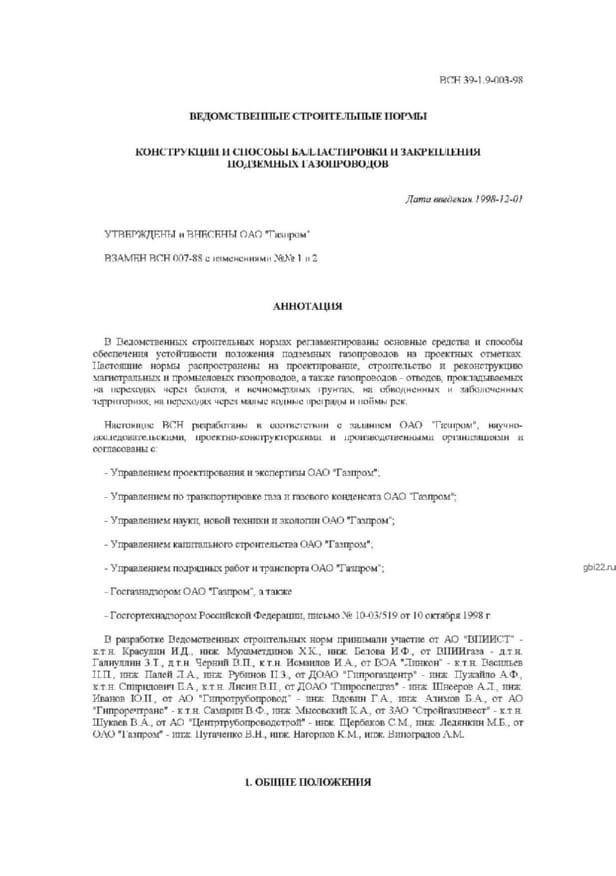

Монтаж проводят согласно стандарту ВСН 39-1,9-003-98:
- допустимое продольное смещение – до 40 мм (до 50 мм с мягкими поясами);
- блоки раскладывают равномерно или группами;
- в агрессивных средах применяют дополнительную гидрофобизацию.
Производство и транспортировка
Изделия изготавливают из высокопрочного бетона с армированием сталью классов А-200 и А-300. Для транспортировки используют спецтехнику, блоки укладывают на деревянные поддоны. Складирование допускается в 2-3 ряда.
