Утяжелители УБО 1020-15

Утяжелители УБО 1020-15 – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

1. УБО 1020-15;

2. 1УБО 1020-15.

Конструкция и установка

Утяжелители охватывающего типа УБО 1020-15 монтируются для укрепления или балластировки трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлые грунты. Установка пригрузов для балластировки трубопроводов, прокладываемых на подводных переходах через реки, не допускается.

Экономические преимущества

Использование блоков охватывающего типа обосновано как с практической, так и с экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительно-монтажные работы, уменьшить материалоемкость проекта и трудозатраты.

Стандарты и эксплуатация

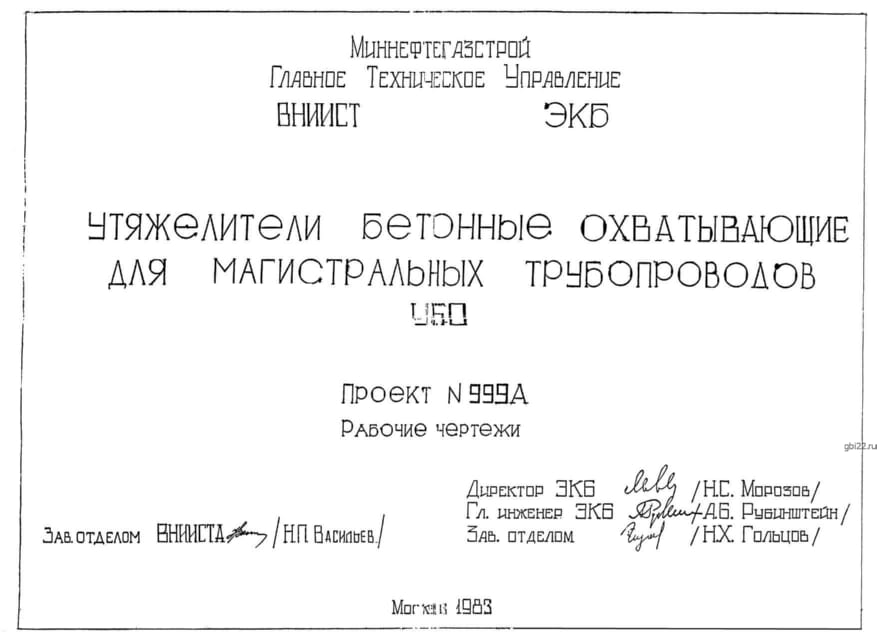

Работы по компоновке железобетонных блоков выполняются в соответствии с требованиями действующего стандарта – Проект 999А. Эксплуатация утяжелителей УБО осуществляется круглогодично, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Материалы и защита

При установке блоков в суровых условиях повышаются требования к качеству применяемых материалов. В зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Раскладка блоков осуществляется с равными интервалами, допускается групповая укладка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и конкретными условиями эксплуатации. Знаки маркировки формируются согласно требованиям Проект 999А и включают тип конструкции, основные размерные данные, прочностные характеристики и среднюю плотность бетонов.

Расшифровка обозначения

Буквенно-цифровая комбинация УБО 1020-15 расшифровывается следующим образом:

1. УБО – утяжелители бетонные охватывающие;

2. 1020 - диаметр трубы;

3. 15 - длина утяжелителя, указываемая в дециметрах.

Основные характеристики

Длина: 1500 мм

Ширина: 550 мм

Высота: 1100 мм

Вес: 3380 кг

Объем бетона: 0,73 м?

Геометрический объем: 0,9075 м?

Производственные особенности

Утяжелители охватывающего типа изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности. Используемые бетоны должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки УБО 1020-15 монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Улучшение прочности

Повышение эксплуатационных характеристик достигается за счет применения пластификаторов. Прочность увеличивается до нормативного уровня методом армирования стальными сетками и одиночными стержнями из стали класса А-200 и А-300. Для крепления утяжелителей между собой предусмотрены арматурные выпуски и закладные детали.

Транспортировка и складирование

Транспортировка утяжелителей охватывающего типа УБО 1020-15 осуществляется с использованием спецтранспорта повышенной грузоподъемности. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, а в местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка осуществляется специализированной техникой.
