Утяжелители УБО 1220-13,5

Утяжелители УБО 1220-13,5 – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

1. УБО 1220-13,5;

2. 1УБО 1220-13,5.

Конструкция и установка

Утяжелители охватывающего типа имеют трапециевидное сечение. Два блока устанавливаются по бокам трубы и соединяются металлическим крепежом или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители УБО 1220-13,5 монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлые грунты. Установка пригрузов для балластировки трубопроводов, проходящих через подводные переходы, запрещена.

Экономические преимущества

Использование блоков охватывающего типа обосновано с практической и экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительные и монтажные работы, а также уменьшить материалоемкость проекта и трудозатраты.

Стандарты и эксплуатация

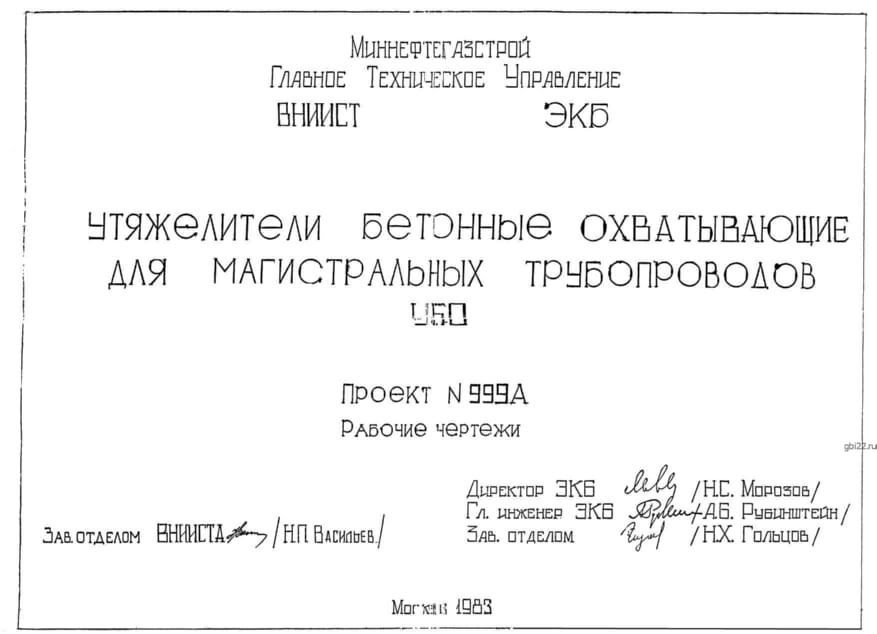

Работы по установке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999А. Эксплуатация утяжелителей УБО возможна круглогодично, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Требования к материалам

При установке блоков в суровых условиях повышаются требования к качеству используемых материалов. В зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Раскладка блоков осуществляется с равными интервалами, допускается групповая укладка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно требованиям Проект 999А и включают тип конструкции, размерные данные, прочностные характеристики и среднюю плотность бетонов.

Основные характеристики

Длина: 1350 мм

Ширина: 600 мм

Высота: 1400 мм

Вес: 4260 кг

Объем бетона: 0,92 м?

Геометрический объем: 1,134 м?

Производственные особенности

Утяжелители охватывающего типа изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые соответствуют строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Для повышения прочности используются добавки-пластификаторы, а также армирование стальными сетками и одиночными стержнями из стали классов А-200 и А-300.

Транспортировка и складирование

Транспортировка утяжелителей осуществляется специализированным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель.
