Утяжелители УБО 1420 для фиксации магистральных трубопроводов

Маркировка и расшифровка обозначений

УБО 1420 – железобетонные блоки охватывающего типа, предназначенные для труб диаметром 1420 мм. Варианты написания маркировки:

• УБО 1420
• УБО-1420
• УБО.1420
• УБО,1420

Назначение и конструктивные особенности

Бетонные утяжелители применяют для предотвращения смещения, всплытия или деформации трубопроводов при транспортировке нефти, газа и других сред. Конструкция имеет трапециевидное сечение для оптимального распределения нагрузки.

Монтаж выполняют попарно по бокам трубы с соединением:

• Металлическими креплениями
• Полимерными стяжными поясами

Между трубой и блоком обязательно прокладывают защитные маты.

Технические характеристики

• Габариты: 1200?600?1600 мм
• Масса: 4347 кг
• Объем бетона: 1,89 м?
• Марка бетона: М200
• Морозостойкость: F100
• Водонепроницаемость: W4

Область применения

Блоки УБО 1420 используют на сложных участках:

• Заболоченные территории
• Обводненные грунты
• Вечномерзлые почвы

Ограничение: не применяют для подводных переходов через реки.

Преимущества использования

• Надежная фиксация труб в проектном положении
• Снижение стоимости монтажных работ
• Оптимизация материальных и трудовых затрат

Особенности производства и монтажа

Изготовление выполняют из тяжелого бетона с:

• Армированием стальными сетками (класс А-200, А-300)
• Добавлением пластификаторов
• Гидрофобизирующей обработкой поверхности

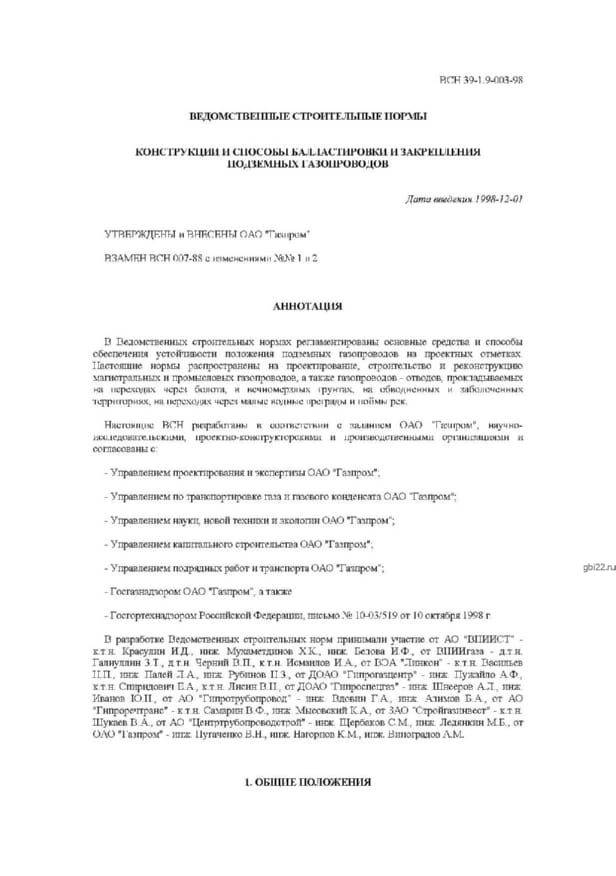

Монтаж проводят согласно нормам ВСН 39-1,9-003-98 с соблюдением требований к:

• Расстоянию между блоками
• Групповой укладке на сложных участках
• Допустимым смещениям (до 40-50 мм)

Транспортировка и хранение

Перевозку осуществляют спецтранспортом с:

• Фиксацией проволочными креплениями
• Защитой бетона деревянными прокладками

Складирование допускается в 2-3 яруса с деревянными подкладками в местах крепления.
