Утяжелители УБО 1420-12

Утяжелители УБО 1420-12 – это железобетонные конструкции, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция этих пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

1. УБО 1420-12;

2. 1УБО 1420-12.

Конструкция и установка

Утяжелители охватывающего типа имеют трапециевидное сечение. Два пригруза устанавливаются по бокам трубы и соединяются металлическим крепежом или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителя обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители УБО 1420-12 монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, прокладываемых на подводных переходах через реки, не допускается.

Экономические преимущества

Использование блоков охватывающего типа обосновано как с практической, так и с экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительно-монтажные работы, уменьшить материалоемкость проекта и трудозатраты.

Требования к установке

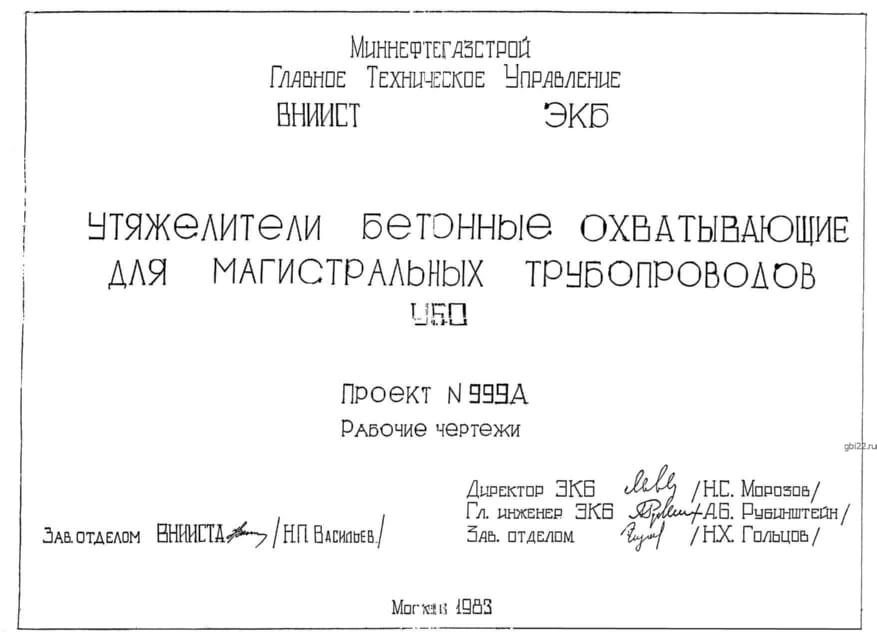

Работы по компоновке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999А. Эксплуатация утяжелителей УБО возможна круглогодично, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Дополнительные требования

В условиях сурового климата требования к материалам повышаются, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями. Раскладка блоков осуществляется с равными интервалами, допускается группировка, когда пригрузы устанавливаются вплотную друг к другу.

Маркировка и характеристики

Знаки маркировки формируются в соответствии с требованиями Проект 999А и включают тип конструкции, основные размеры, прочностные характеристики и среднюю плотность бетонов. Буквенно-цифровая комбинация УБО 1420-12 расшифровывается следующим образом:

1. УБО – утяжелители бетонные охватывающие;

2. 1420 - диаметр трубы;

3. 12 - длина утяжелителя, указываемая в дециметрах.

Основные характеристики

Длина: 1200 мм

Ширина: 600 мм

Высота: 1600 мм

Вес: 4350 кг

Объем бетона: 0,882 м?

Геометрический объем: 1,152 м?

Производственные требования

Утяжелители изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки УБО 1420-12 монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Улучшение эксплуатационных свойств

Повышение эксплуатационных характеристик достигается за счет применения пластификаторов. Прочность увеличивается до нормативного уровня методом армирования стальными сетками и одиночными стержнями из стали классов А-200 и А-300. Для соединения утяжелителей между собой предусмотрены арматурные выпуски и закладные детали.

Транспортировка и складирование

Транспортировка утяжелителей охватывающего типа УБО 1420-12 осуществляется с использованием специализированного транспорта с высокой грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, а в местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка осуществляется специализированной техникой.
