Утяжелители УБО 1420-12 з

Утяжелители УБО 1420-12 з – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция этих пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

1. УБО 1420-12 з;

2. 1УБО 1420-12 з.

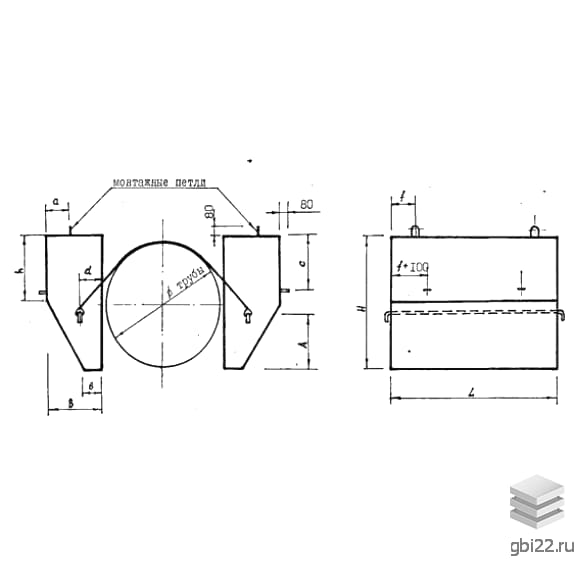

Конструкция и установка

Утяжелители охватывающего типа УБО 1420-12 з монтируются для укрепления или балластировки трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, проходящих через подводные переходы, не допускается.

Экономические преимущества

Использование блоков охватывающего типа обосновано как с практической, так и с экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительные и монтажные работы, а также уменьшить материалоемкость проекта и трудозатраты.

Стандарты и эксплуатация

Работы по компоновке железобетонных блоков выполняются в соответствии с действующим стандартом – Проект 999А. Утяжелители УБО могут эксплуатироваться круглогодично, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Требования к материалам

В условиях сурового климата требования к материалам повышаются, а в зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Раскладка блоков осуществляется с равными интервалами, допускается групповая укладка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно требованиям Проект 999А и включают тип конструкции, основные размеры, прочностные характеристики и среднюю плотность бетонов.

Расшифровка маркировки

Буквенно-цифровая комбинация УБО 1420-12 з расшифровывается следующим образом:

1. УБО – утяжелители бетонные охватывающие;

2. 1420 - диаметр трубы;

3. 12 - длина утяжелителя в дециметрах;

4. з - золошлакобетон.

Основные характеристики

Длина: 1200 мм

Ширина: 600 мм

Высота: 1600 мм

Вес: 3800 кг

Объем бетона: 0,94 м?

Геометрический объем: 1,152 м?

Производственные особенности

Утяжелители охватывающего типа изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки УБО 1420-12 з монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Улучшение эксплуатационных свойств

Повышение эксплуатационных характеристик достигается за счет применения добавок-пластификаторов. Прочность бетона увеличивается до нормативного уровня методом армирования стальными сетками и одиночными стержнями из стали классов А-200 и А-300. Для крепления утяжелителей между собой предусмотрены арматурные выпуски и закладные детали.

Транспортировка и складирование

Транспортировка утяжелителей охватывающего типа УБО 1420-12 з осуществляется специализированным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, а в местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка осуществляется с использованием специальной техники.
