Утяжелители УБО 530
|
|||||||||
| Количество в квадратом метре, шт | 3,33 | ||||||||
| Нормы погрузки на авто | 24 | ||||||||
| Ссылка на стандарт | https://disk.yandex.ru/d/h-akhmJwIMQPWQ | ||||||||
| Расход стали, кг | 6,16 |
| Класс прочности | В15 |
| Марка бетона | М200 |
| Морозостойкость | F100-F200 |
| Водонепроницаемость | W4-W6 |
| Марка бетона по EN 206-1 | C12/15 |
| Геометрический объем | 0,210 |
| Объем бетона | 0,33 |
Утяжелители УБО 530: назначение и маркировка
УБО 530 – железобетонные конструкции охватывающего типа, предназначенные для фиксации магистральных трубопроводов. Основная функция – предотвращение смещения, всплытия или деформации труб при транспортировке нефти, газа и других сред.
Расшифровка обозначений
Варианты маркировки:
- УБО 530
- УБО-530
- УБО.530
- УБО,530
Структура обозначения:
- УБО – Утяжелитель Бетонный Охватывающий
- 530 – диаметр труб (в мм), для которых предназначен блок

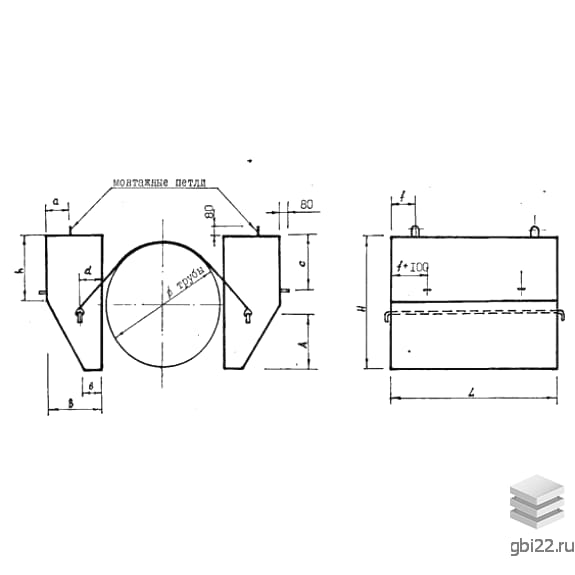

Конструктивные особенности
Изделия имеют трапециевидное сечение и монтируются попарно по бокам трубопровода. Соединение осуществляется:
- металлическими крепежами
- полимерными стяжными поясами
Между трубой и блоком обязательно прокладываются защитные маты.
Область применения
Используются для стабилизации трубопроводов на:
- заболоченных территориях
- участках с высоким уровнем грунтовых вод
- вечномерзлых грунтах
Ограничение: не применяются на подводных переходах через реки.
Преимущества использования
- Надежная фиксация труб в проектном положении
- Снижение стоимости монтажных работ
- Уменьшение материалоемкости проекта
- Оптимизация трудозатрат
Технические характеристики
| Длина | 1000 мм |
| Ширина | 300 мм |
| Высота | 700 мм |
| Масса | 834 кг |
| Объем бетона | 0,36 м? |
| Геометрический объем | 0,21 м? |
| Марка бетона | М200 |
Технология производства
Изготавливаются из высокопрочного бетона со следующими параметрами:
- Морозостойкость: F100
- Водонепроницаемость: W4
- Повышенная трещиностойкость
Для улучшения характеристик применяются:
- пластифицирующие добавки
- армирование стальными сетками (класс А-200, А-300)
- гидрофобизирующая обработка поверхности
Транспортировка и хранение
Перевозка осуществляется специализированным транспортом с соблюдением мер безопасности:
- фиксация стальной проволокой
- использование деревянных прокладок
Складирование допускается штабелями не более 2-3 рядов.

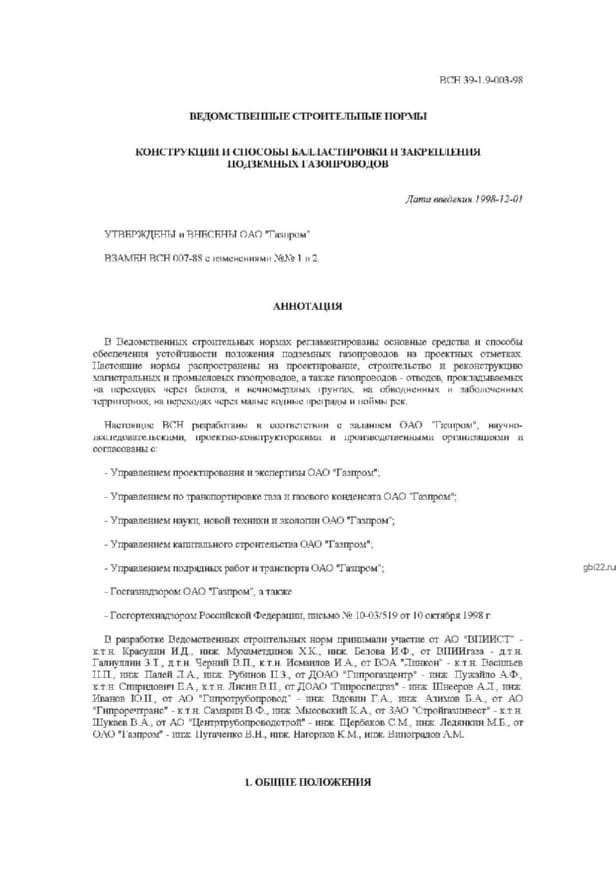

Нормативные документы
Производство и монтаж регламентируются стандартом ВСН 39-1,9-003-98.
