Утяжелители УБО 530-10

Утяжелители УБО 530-10 – это железобетонные конструкции, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция этих пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

1. УБО 530-10 – утяжелители охватывающего типа, предназначенные для укрепления или балластировки трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлые грунты.

Важно отметить, что установка пригрузов для балластировки трубопроводов, прокладываемых на подводных переходах через реки, не допускается.

Преимущества и применение

Использование блоков охватывающего типа обосновано как с практической, так и с экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительные и монтажные работы, а также уменьшить материалоемкость проекта и трудозатраты.

Технические характеристики

Длина: 1000 мм

Ширина: 300 мм

Высота: 700 мм

Вес: 840 кг

Марка бетона: М200

Объем бетона: 0,18 м?

Геометрический объем: 0,21 м?

Установка и эксплуатация

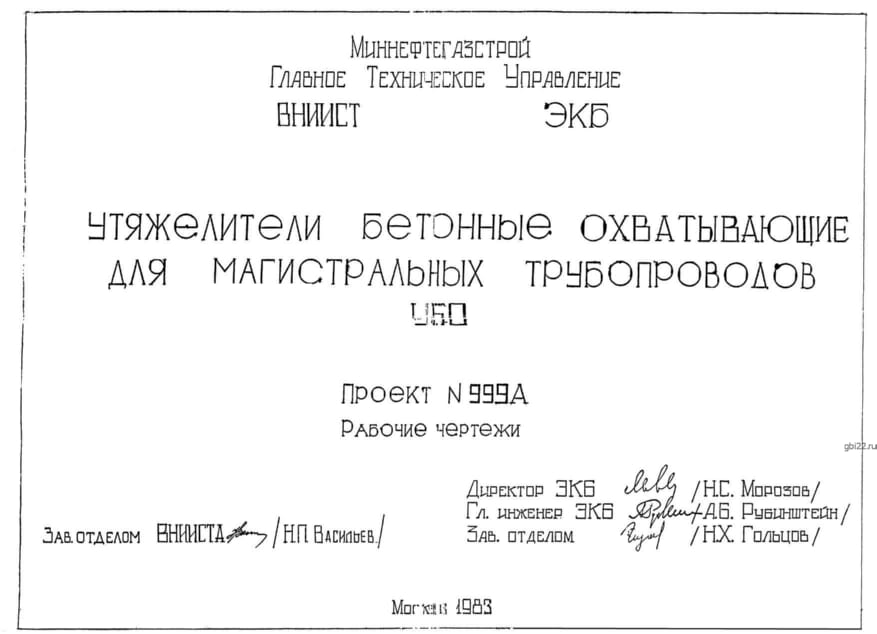

Работы по компоновке железобетонных блоков выполняются в соответствии с требованиями действующего стандарта – Проект 999А. Установка утяжелителей УБО возможна в любое время года, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – до 50 мм.

Материалы и качество

Утяжелители изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Для повышения эксплуатационных характеристик применяются добавки-пластификаторы, а прочность достигается методом армирования стальными сетками и одиночными стержнями из стали класса А-200 и А-300.

Транспортировка и хранение

Транспортировка утяжелителей УБО 530-10 осуществляется с использованием специального транспорта с высокой грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель.
