Утяжелители УБОм 1020 для фиксации трубопроводов

Маркировка изделий

УБОм 1020 – железобетонные блоки охватывающего типа, предназначенные для балластировки магистральных трубопроводов. Расшифровка обозначения:

• УБОм – утяжелитель бетонный охватывающий;
• 1020 – диаметр трубы (в мм), для которой предназначен блок.

Варианты написания маркировки: УБОм 1020, УБОм,1020, УБОм-1020, УБОм.1020.

Назначение и конструкция

Блоки УБОм 1020 применяют для предотвращения смещения, всплытия или деформации труб при прокладке нефте-, газо- и водопроводов. Конструкция имеет трапециевидное сечение для плотного прилегания к трубе.

Монтаж осуществляется парой блоков, которые крепятся:

• металлическими стяжками;
• полимерными поясами.

Между трубой и утяжелителем укладывают футеровочные маты для защиты поверхности.

Область применения

Используются на сложных участках:

• заболоченные местности;
• обводненные территории;
• вечномерзлые грунты.

Запрещено применять для подводных переходов через реки.

Преимущества

• Надежная фиксация трубопровода;
• Снижение затрат на монтаж;
• Уменьшение материалоемкости проекта.

Технические характеристики

• Длина: 1500 мм
• Ширина: 550 мм
• Высота: 1100 мм
• Вес: 3378 кг
• Объем бетона: 1.47 м?
• Марка бетона: М200
• Морозостойкость: F100
• Водонепроницаемость: W4

Особенности производства

Изготавливаются из тяжелого бетона с:

• армированием стальными сетками С1, С2;
• стержнями класса А-200, А-300;
• пластифицирующими добавками.

Для агрессивных сред предусмотрена дополнительная гидрофобизация поверхности.

Транспортировка и хранение

Перевозка осуществляется спецтранспортом с:

• фиксацией проволокой;
• деревянными прокладками для защиты.

Хранение допускается штабелями до 2-3 рядов с деревянными подкладками под монтажные петли.

Нормативные документы

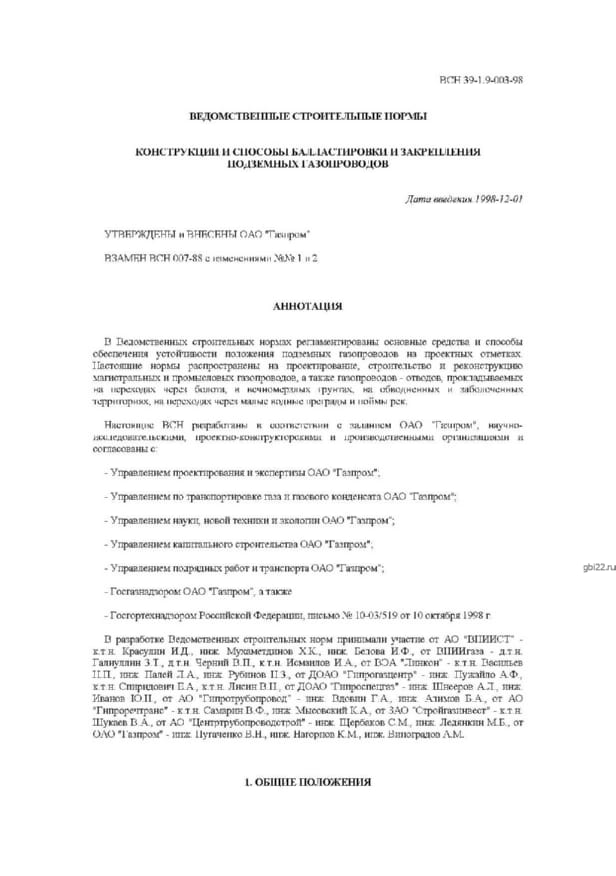

Производство и монтаж регламентируются ВСН 39-1,9-003-98.
