Утяжелители УБОм 1020-15

Утяжелители УБОм 1020-15 – это железобетонные блоки, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция таких пригрузов – это балластировка нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть записаны в следующих вариантах:

• УБОм 1020-15;
• УБОм 1020.15;
• УБОм 1020,15.

Конструкция и установка

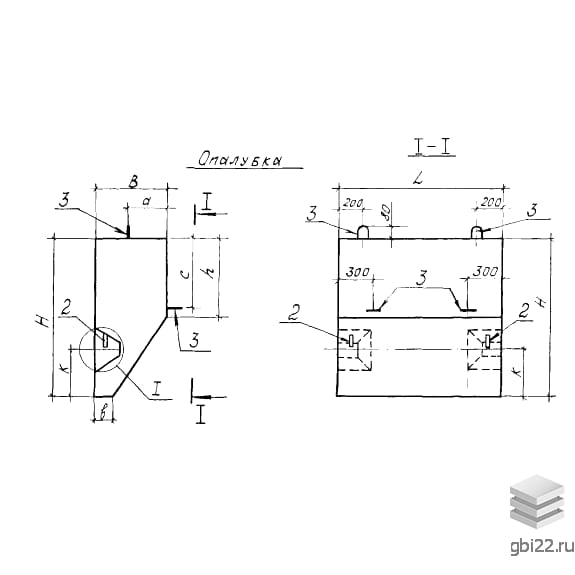

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическим крепежом или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Внушительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБОм 1020-15 монтируются для укрепления трубопроводов на обводненных участках и в заболоченных местах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, прокладываемых на подводных переходах через реки, не допускается.

Экономические преимущества

Использование утяжелителей имеет практическое и экономическое обоснование, так как они обеспечивают надежное закрепление труб на проектных отметках, снижая стоимость строительных работ, материалоемкость и трудозатраты.

Требования к установке

Работы по компоновке железобетонных блоков выполняются в соответствии с действующими стандартами – СНиП 3.01.01-85 и ВСН 007-88. Эксплуатация утяжелителей возможна круглогодично, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Защита и укладка

Перед установкой утяжелители защищаются гидроизоляционными покрытиями. Раскладка блоков осуществляется с равными интервалами, допускается групповая укладка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации.

Маркировка и характеристики

Знаки маркировки формируются согласно требованиям ТУ 102-300-81 (Проект 999Б) и включают тип конструкции, основные размеры, прочностные характеристики и среднюю плотность бетонов. Буквенно-цифровая комбинация УБОм 1020-15 расшифровывается следующим образом:

• УБОм – утяжелители бетонные охватывающие;
• 1020 - для труб диаметром 1020 мм;
• 15 - марка бетона по прочности на сжатие – В15.

Основные характеристики

Длина: 1500 мм

Ширина: 550 мм

Высота: 1100 мм

Вес: 3236 кг

Объем бетона: 1,29 м?

Геометрический объем: 0,9075 м?

Качество бетона

Охватывающие утяжелители изготавливаются из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки УБОм 1020-15 монтируются в условиях высокой агрессивности среды, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Усиление прочности

Прочность достигается путем армирования стальными сетками С1, С2 и одиночными стержнями из стали класса А-200 и А-300. Для крепления утяжелителей между собой предусмотрены арматурные выпуски и закладные детали. Подъем осуществляется с помощью монтажных петель.

Транспортировка и складирование

Утяжелители УБОм 1020-15 транспортируются специальным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции осуществляется штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель. Отгрузка производится специализированной техникой.
