Утяжелители УБОм 1220 для трубопроводов

Маркировка изделий

УБОм 1220 – железобетонные блоки охватывающего типа, предназначенные для фиксации магистральных трубопроводов.

Расшифровка обозначения:

• УБОм – утяжелители бетонные охватывающие;
• 1220 – диаметр трубы в миллиметрах, для которой предназначен блок.

Варианты написания маркировки: УБОм 1220, УБОм.1220, УБОм-1220.

Технические параметры

• Длина: 1350 мм
• Ширина: 600 мм
• Высота: 1400 мм
• Масса: 4253 кг
• Объем бетона: 1,85 м?
• Марка бетона: М200
• Морозостойкость: F100
• Водонепроницаемость: W4

Сфера использования

Блоки УБОм 1220 применяют для стабилизации положения трубопроводов на сложных участках:

• заболоченные территории;
• обводненные зоны;
• вечномерзлые грунты;
• агрессивные среды.

Не используют для подводных переходов через реки.

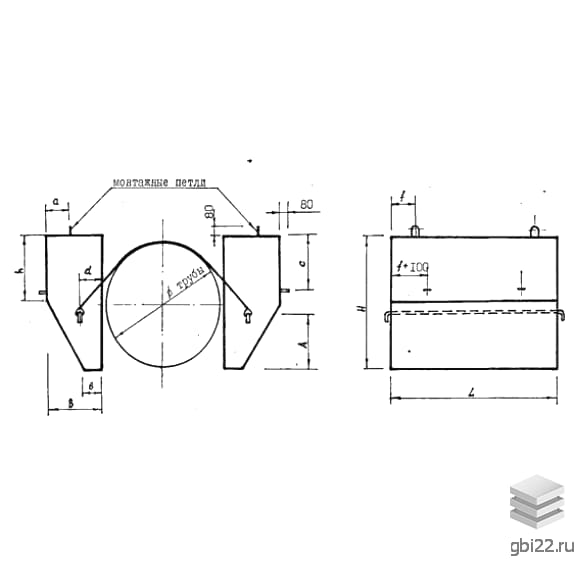

Особенности конструкции

Изделия производят из высокопрочного бетона с армированием стальными стержнями классов А-200 и А-300. Для повышения эксплуатационных характеристик применяют:

• пластифицирующие добавки;
• гидрофобизирующие составы;
• дополнительную защиту от агрессивных сред.

Установка и перевозка

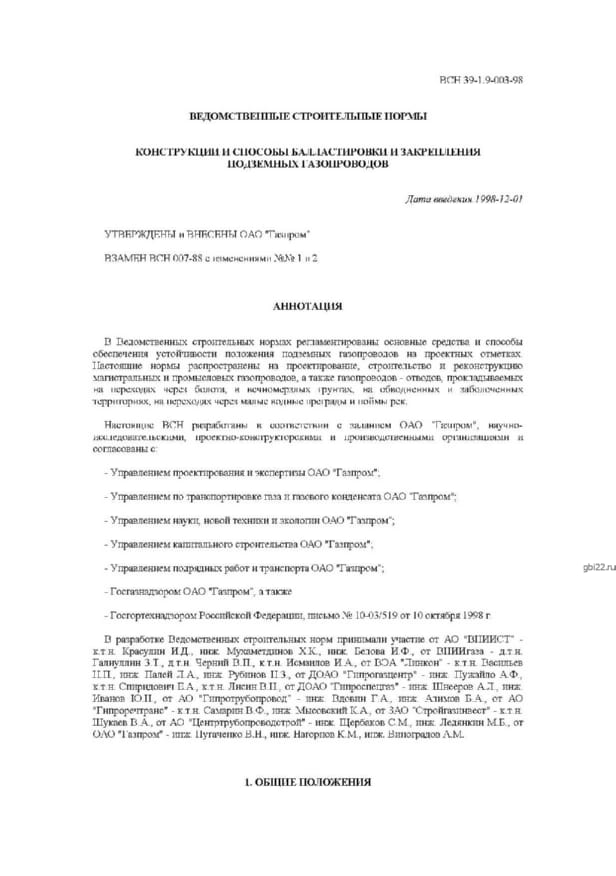

Монтаж выполняют согласно нормам ВСН 39-1,9-003-98. Допустимые смещения трубопровода:

• до 40 мм – при стандартном креплении;
• до 50 мм – с использованием полимерных поясов.

Транспортировку осуществляют спецтехникой с обязательной фиксацией блоков. Складирование допускается в 2-3 яруса с деревянными прокладками.
