Утяжелители УБОм 1420 для магистральных трубопроводов

Маркировка и расшифровка обозначений

Железобетонные блоки УБОм 1420 предназначены для стабилизации трубопроводов различного назначения. Маркировка изделий имеет несколько вариантов написания:

• УБОм 1420
• УБОм.1420
• УБОм-1420

Расшифровка обозначения:

• УБОм – утяжелители бетонные охватывающие;
• 1420 – диаметр труб, для которых предназначен блок (1420 мм).

Назначение и применение

Бетонные пригрузы используются для предотвращения смещения, всплытия или деформации трубопроводов. Основные сферы применения:

• Нефте- и газопроводы
• Участки с высоким уровнем грунтовых вод
• Заболоченные местности
• Вечномерзлые грунты

Важно: не применяются для подводных переходов через реки.

Конструктивные особенности

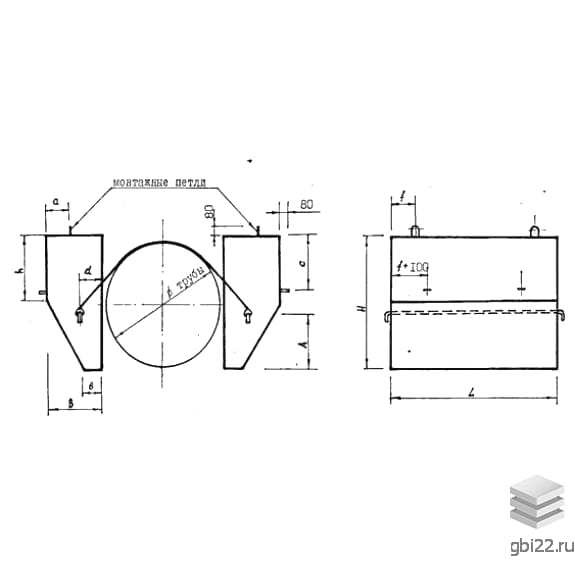

Блоки имеют трапециевидное сечение и монтируются попарно по бокам трубы. Для соединения используются:

• Металлические крепежные элементы
• Полимерные стяжные пояса

Между трубой и утяжелителем укладываются защитные футеровочные маты.

Технические характеристики

Преимущества использования

• Надежная фиксация трубопровода в проектном положении
• Снижение стоимости монтажных работ
• Уменьшение материалоемкости проекта
• Оптимизация трудозатрат

Особенности монтажа

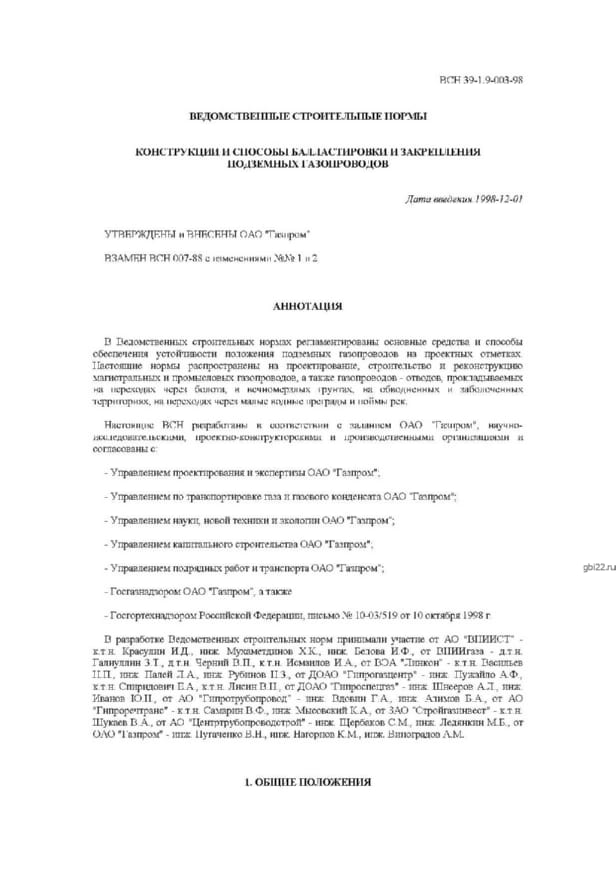

Установка производится в соответствии с нормативом ВСН 39-1,9-003-98. Основные требования:

• Допустимое продольное смещение: до 40 мм (до 50 мм при использовании мягких поясов)
• Равномерная или групповая укладка блоков
• Обязательная гидроизоляция перед установкой
• Дополнительная защита бетона в агрессивных средах

Производство и материалы

Блоки изготавливаются из высокопрочного бетона с добавлением пластификаторов. Для усиления конструкции применяется:

• Арматурные сетки
• Стальные стержни классов А-200 и А-300

Бетонная поверхность дополнительно гидрофобизируется для повышения устойчивости к агрессивным средам.

Транспортировка и хранение

• Перевозка спецтранспортом повышенной грузоподъемности
• Фиксация блоков проволочными креплениями
• Защита бетонных поверхностей деревянными прокладками
• Складирование штабелями (не более 2-3 рядов)
