Утяжелители УБОм 1420-12

Утяжелители УБОм 1420-12 – это железобетонные конструкции, используемые в строительстве магистральных трубопроводов различных назначений. Основная цель таких пригрузов – балластировка нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть записаны в следующих вариантах:

• УБОм 1420-12;
• УБОм 1420.12;
• УБОм 1420,12.

Конструкция и установка

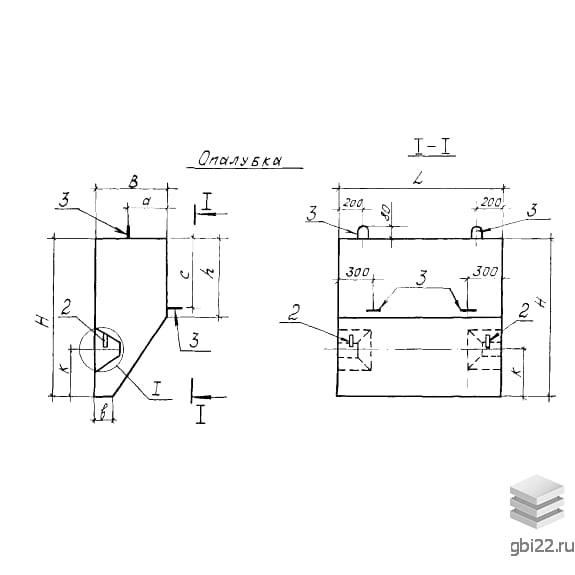

Утяжелители имеют трапециевидное сечение. Два пригруза устанавливаются по бокам трубы и соединяются металлическим крепежом или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителя обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБОм 1420-12 монтируются для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, прокладываемых на подводных переходах через реки, не допускается.

Экономические преимущества

Использование блоков охватывающего типа обосновано с практической и экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить стоимость строительных работ, материалоемкость проекта и трудозатраты.

Стандарты и эксплуатация

Работы по установке железобетонных блоков выполняются в соответствии с действующими стандартами – СНиП 3.01.01-85 и ВСН 007-88. Эксплуатация утяжелителей УБО осуществляется круглогодично, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а при использовании мягких поясов крепежа – не более 50 мм.

Требования к материалам

При установке блоков в суровых условиях повышаются требования к качеству применяемых материалов. В зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

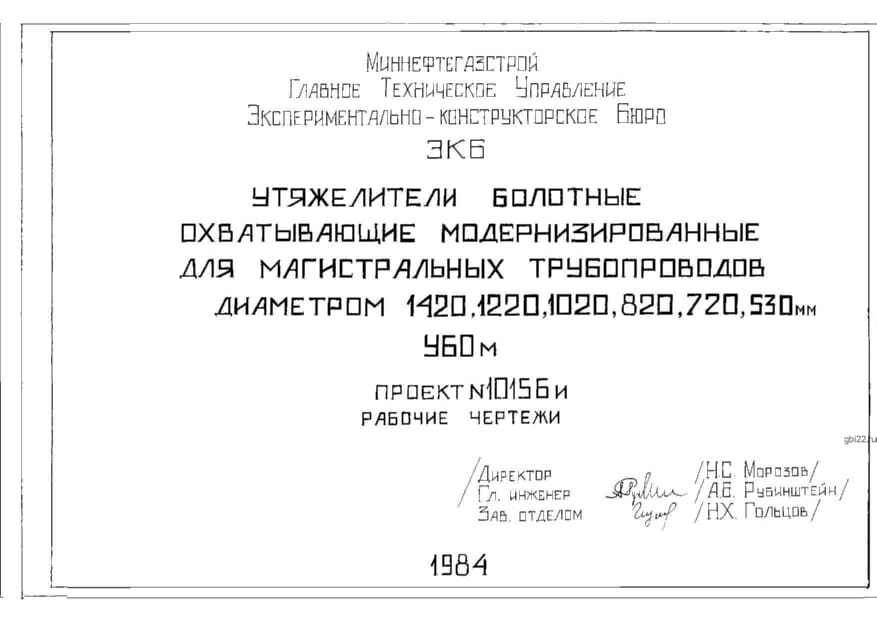

Раскладка блоков осуществляется с равными интервалами, допускается групповая укладка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно ТУ 102-300-81 (Проект 999Б) и содержат тип конструкции, размерные данные, прочностные характеристики и среднюю плотность бетонов.

Характеристики

Длина: 1200 мм

Ширина: 600 мм

Высота: 1600 мм

Вес: 4205 кг

Объем бетона: 1,68 м?

Геометрический объем: 1,152 м?

Производственные требования

Утяжелители охватывающего типа изготавливаются из тяжелых бетонов высокой плотности, которые должны соответствовать строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Блоки УБОм 1420-12 монтируются в агрессивной среде, поэтому бетонная поверхность подвергается дополнительной гидрофобизации.

Улучшение прочности

Повышение эксплуатационных свойств достигается за счет применения добавок-пластификаторов. Прочность увеличивается до нормативного уровня методом армирования стальными сетками С1, С2 и одиночными стержнями из стали класса А-200 и А-300. Для крепления утяжелителей между собой предусмотрены арматурные выпуски и закладные детали.

Транспортировка и складирование

Транспортировка утяжелителей УБОм 1420-12 осуществляется специализированным транспортом с повышенной грузоподъемностью. Блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции производится штабелями высотой 2-3 ряда, а в местах расположения такелажных петель прокладываются деревянные щиты. Отгрузка осуществляется с использованием специальной техники.
