Утяжелители УБОм 530-10

Утяжелители УБОм 530-10 – это железобетонные конструкции, используемые в строительстве магистральных трубопроводов различных назначений. Основная функция этих пригрузов заключается в балластировке нефтепроводов, газопроводов и других веток. Их установка направлена на предотвращение смещения, всплытия или перекоса трубопровода.

Маркировка изделий

Знаки условного обозначения могут быть представлены в следующих вариантах:

• УБОм 530-10;
• УБОм 530-10;
• УБОм 530-10;
• УБОм 530-10.

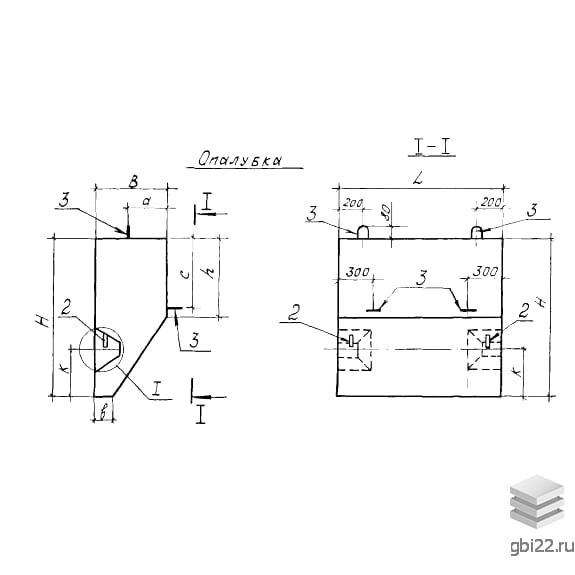

Конструкция и установка

Утяжелители имеют трапециевидное сечение и устанавливаются по бокам трубы, соединяясь между собой металлическими крепежами или мягкими поясами из полимерных материалов. Между трубой и железобетонной конструкцией размещаются футеровочные маты. Значительная масса утяжелителей обеспечивает надежное фиксирование трубы, задавая ей стабильное положение.

Применение

Утяжелители охватывающего типа УБОм 530-10 предназначены для укрепления трубопроводов на обводненных участках и в заболоченных зонах, а также в сложных гидрогеологических условиях, включая вечномерзлотные грунты. Установка пригрузов для балластировки трубопроводов, проходящих через подводные переходы, не допускается.

Экономические преимущества

Использование блоков охватывающего типа обосновано как с практической, так и с экономической точки зрения. Они обеспечивают надежное закрепление труб на проектных отметках, что позволяет снизить затраты на строительные и монтажные работы, а также уменьшить материалоемкость проекта и трудозатраты.

Стандарты и эксплуатация

Работы по установке железобетонных блоков выполняются в соответствии с действующими стандартами – СНиП 3.01.01-85 и ВСН 007-88. Эксплуатация утяжелителей УБОм 530-10 возможна круглый год, при этом линейные продольные перемещения трубопроводов допускаются до 40 мм, а с использованием мягких поясов крепежа – до 50 мм.

Требования к материалам

При установке блоков в суровых условиях повышаются требования к качеству используемых материалов. В зависимости от степени засоленности грунтов выполняется вторичная защита бетонной поверхности. Перед установкой утяжелители защищаются гидроизоляционными покрытиями.

Раскладка и маркировка

Раскладка блоков осуществляется с равными интервалами, допускается группировка, когда пригрузы устанавливаются вплотную друг к другу. Общее количество и места раскладки рассчитываются в соответствии с требованиями рабочего проекта и условиями эксплуатации. Знаки маркировки формируются согласно ТУ 102-300-81 (Проект 999Б) и включают тип конструкции, размерные данные, прочностные характеристики и среднюю плотность бетонов.

Расшифровка маркировки

Буквенно-цифровая комбинация обозначения УБОм 530-10 расшифровывается следующим образом:

• УБОм – утяжелители бетонные охватывающие;
• 530 - для труб диаметром 530 мм;
• 10 - марка бетона по прочности на сжатие – В15.

Характеристики

Длина: 1000 мм

Ширина: 300 мм

Высота: 700 мм

Вес: 698 кг

Объем бетона: 0,27 м?

Геометрический объем: 0,21 м?

Производство и транспортировка

Утяжелители охватывающего типа УБОм 530-10 изготавливаются на специализированных заводах из тяжелых бетонов высокой плотности, соответствующих строгим требованиям по морозостойкости (марка F100), водонепроницаемости (марка W4) и трещиностойкости. Для повышения прочности применяются добавки-пластификаторы и армирование стальными сетками и стержнями класса А-200 и А-300.

Для крепления утяжелителей между собой предусмотрены арматурные выпуски и закладные детали. Подъем осуществляется с помощью монтажных петель. Транспортировка блоков производится специализированным транспортом с повышенной грузоподъемностью, при этом блоки фиксируются проволокой для предотвращения падения, а для защиты бетонной поверхности укладываются деревянные доски. Складирование готовой продукции осуществляется штабелями высотой 2-3 ряда, с прокладкой деревянных щитов в местах расположения такелажных петель. Отгрузка выполняется специализированной техникой.
