Утяжелители УБОм 820 – железобетонные блоки для фиксации трубопроводов

Маркировка изделий

Условное обозначение УБОм 820 расшифровывается следующим образом:

• УБОм – утяжелитель бетонный охватывающего типа;
• 820 – предназначен для труб диаметром 820 мм.

Варианты написания маркировки: УБОм 820, УБОм.820, УБОм-820.

Назначение и конструкция

Блоки УБОм 820 применяются для балластировки магистральных трубопроводов (нефте-, газопроводов и других). Их основная функция – предотвращение смещения, всплытия или деформации труб.

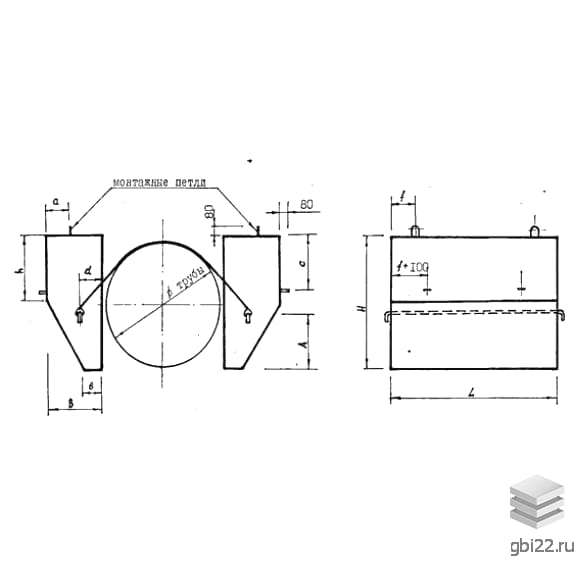

Конструктивно утяжелители имеют трапециевидное сечение. Монтаж осуществляется парно по бокам трубы с креплением металлическими элементами или полимерными поясами. Между трубой и блоком укладываются футеровочные маты.

Область применения

Утяжелители УБОм 820 используются на обводненных и заболоченных участках, в сложных гидрогеологических условиях, включая вечномерзлые грунты. Запрещено применять на подводных переходах через реки.

Преимущества

• Надежная фиксация трубопровода;
• Снижение стоимости монтажных работ;
• Уменьшение материалоемкости проекта;
• Оптимизация трудозатрат.

Технические характеристики

• Длина: 1500 мм
• Ширина: 550 мм
• Высота: 1100 мм
• Вес: 3378 кг
• Объем бетона: 1,47 м?
• Геометрический объем: 0,9075 м?
• Марка бетона: М200

Технология производства

Блоки изготавливаются из высокоплотного тяжелого бетона с повышенными характеристиками:

• Морозостойкость – F100;
• Водонепроницаемость – W4;
• Трещиностойкость.

Для усиления конструкции применяется армирование стальными сетками и стержнями (класс А-200, А-300). В агрессивных средах выполняется дополнительная гидрофобизация поверхности.

Транспортировка и хранение

Перевозка осуществляется спецтранспортом с надежной фиксацией блоков. Складирование допускается штабелями высотой до 3 рядов с обязательной прокладкой деревянных щитов.

Нормативные документы

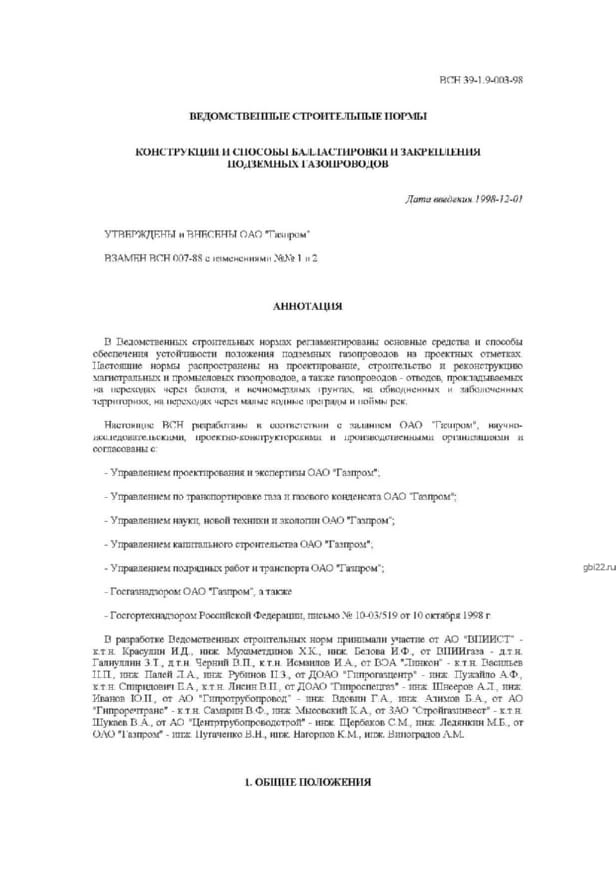

Производство и монтаж регламентируются стандартом ВСН 39-1,9-003-98.
