Утяжелители болотные клиновидные 1УБКМ 1220-9

Маркировка изделия

1УБКМ 1220-9 расшифровывается следующим образом:

• 1 – группа армирования;
• УБКМ – утяжелитель бетонный клиновидный модифицированный;
• 1220 – диаметр трубопровода, мм;
• 9 – длина пригруза, дм.

Допустимые варианты обозначения: 1УБКМ 1220-9, 1УБКМ 1220.9, 1УБКМ 1220,9.

Назначение

Клиновидные утяжелители предназначены для фиксации магистральных трубопроводов, проложенных в сложных условиях: заболоченных зонах, на дне водоемов, в районах с высокой сейсмичностью (до 9 баллов по шкале Рихтера). Они предотвращают смещение и всплытие труб, обеспечивая устойчивость магистрали.

Конструктивные особенности

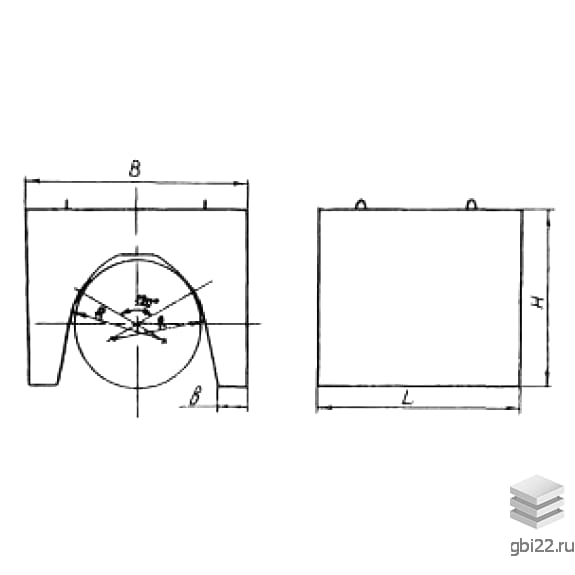

Изделия имеют U-образную форму с технологическими уклонами в опорных зонах. Внутренний вырез выполнен в виде многогранной поверхности, что повышает надежность фиксации. Блоки изготавливаются из армированного бетона, что позволяет засыпать их грунтом без потери несущей способности.

Технические характеристики

• Длина: 900 мм
• Ширина: 2000 мм
• Высота: 1570 мм
• Вес: 4060 кг
• Объем бетона: 1,69 м?
• Геометрический объем: 2,826 м?
• Марка бетона: М200 (класс прочности В15)
• Морозостойкость: F100
• Водонепроницаемость: W4

Материалы и производство

Бетонная смесь содержит пластификаторы и добавки, повышающие устойчивость к агрессивным средам, биологическому воздействию и низким температурам. Армирование выполняется стальными каркасами из стали классов А-100 и А-300, а также проволокой Вр-1 и Вр-2. Закладные детали обрабатываются антикоррозийными составами.

Монтаж и транспортировка

Установка блоков осуществляется с применением защитных матов для сохранения изоляции трубопровода. Перевозка допускается только специализированным транспортом с надежной фиксацией груза. Погрузочно-разгрузочные работы выполняются с использованием спецтехники. Складирование производится штабелями с деревянными прокладками между слоями.

Область применения

Основное применение – нефтегазовая отрасль для балластировки трубопроводов на сложных участках: болотах, вечной мерзлоте, подводных переходах. Использование утяжелителей сокращает затраты на обслуживание и повышает долговечность магистралей.
