Клиновидные утяжелители 1УБКМ 1420-10-12,5

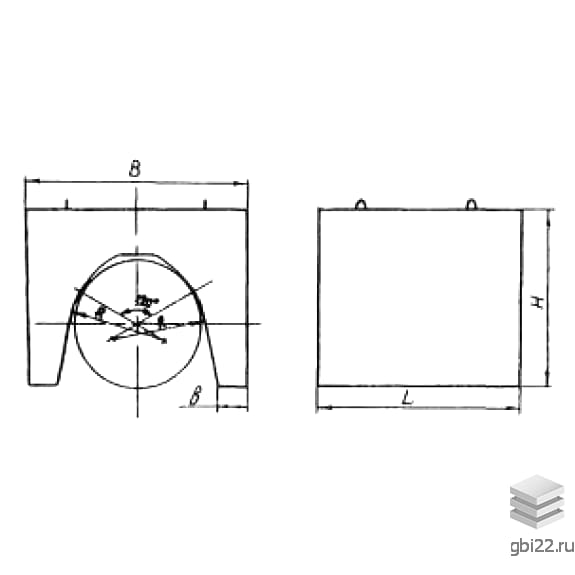

Клиновидные утяжелители 1УБКМ 1420-10-12,5 – это модифицированные блоки U-образной конфигурации. Они имеют технологические уклоны в местах опорных лапок, а внутренний вырез формируется многогранной некруглой поверхностью.

Основные характеристики

Длина: 1000 мм

Ширина: 2400 мм

Высота: 1760 мм

Вес: 6020 кг

Марка бетона: М150

Назначение

Основное предназначение этих пригрузов – фиксация магистральных трубопроводов, проложенных в сложных гидрогеологических условиях, включая дно рек, каналы и заболоченные территории. Клиновидные блоки могут устанавливаться в любых климатических зонах, включая области с повышенной сейсмичностью (до 9 баллов по шкале Рихтера).

Преимущества конструкции

Массивные утяжелители спроектированы для эксплуатации в средах с различной агрессивностью. Они обладают высокой несущей способностью и могут засыпаться грунтом, что предотвращает смещение трубопроводов в уязвимых местах и их всплытие, обеспечивая целостность магистрали.

Экономическая целесообразность

Установка утяжелителей оправдана как с практической, так и с экономической точки зрения. Их отсутствие может привести к сложностям в ремонте и обслуживании трубопроводов в заболоченных местностях, поэтому магистрали проектируются с учетом строгих стандартов и оснащаются утяжелителями для создания надежной и долговечной системы.

Маркировка

Маркировка утяжелителей может быть представлена в следующих вариантах: 1УБКм 1420-10-7,5 и 1УБКм 1420-10-12,5. Она содержит ключевую информацию о типе конструкции, ее размерах, типе армирования и характеристиках прочности бетонов. Буквенно-цифровой код позволяет классифицировать изделия по видам и маркам, что упрощает процесс отгрузки со склада.

Расшифровка маркировки

1УБКМ 1420-10-12,5 расшифровывается следующим образом:

1 – первая группа армирования;

УБКМ – утяжелитель бетонный клиновидный модифицированный;

1420 – диаметр балластируемого трубопровода;

10 – длина пригруза;

12,5 – прочность бетона на сжатие не менее В12,5.

Технические характеристики

Клиновидные утяжелители 1УБКМ 1420-10-12,5 изготавливаются из высокопрочных бетонов класса прочности В10. Состав смеси адаптирован для использования в условиях низких температур, высокой влажности и значительных нагрузок. Морозостойкость составляет марку F100, водонепроницаемость – W4, что позволяет легко повышать этот параметр.

Устойчивость к внешним воздействиям

В бетон добавляются пластификаторы и другие добавки для повышения химической и биологической стойкости, что предотвращает гниение и обрастание биомассами. Прочность утяжелителей увеличивается за счет армирования стальными каркасами и сетками из стали классов А-100 и А-300, а также вязальной проволоки Вр-1 и Вр-2.

Транспортировка и хранение

Утяжелители 1УБКМ 1420-10-12,5 транспортируются специализированным транспортом с повышенной грузоподъемностью. Пригрузы должны быть надежно зафиксированы и защищены деревянными досками для предотвращения повреждений. Погрузка и разгрузка выполняются с использованием специальной техники, а перемещение волочением или сбросом недопустимо. Хранение осуществляется штабелями, каждый слой изолирован деревянными щитами.
