Клиновидные утяжелители 1УБКМ 1420-8-12,5

Клиновидные утяжелители 1УБКМ 1420-8-12,5 – это модифицированные блоки U-образной конфигурации. Они имеют технологические уклоны в местах опорных лапок, а внутренний вырез формируется многогранной некруглой поверхностью.

Основное назначение

Основная функция пригрузов заключается в фиксации магистральных трубопроводов, которые проложены в сложных гидрогеологических условиях, а также по дну рек, каналов и в заболоченных или затопленных местностях.

Климатические условия

Клиновидные блоки могут быть установлены в любых климатических зонах, включая области с повышенной сейсмичностью (до 9 баллов по шкале Рихтера). Они спроектированы для эксплуатации в среде с различной агрессивностью.

Преимущества конструкции

Блоки обладают высокой несущей способностью и могут засыпаться грунтом. Это позволяет предотвратить смещение трубопроводов в уязвимых местах и их всплытие, обеспечивая целостность магистрали. Установка утяжелителей оправдана как с практической, так и с экономической точки зрения.

Маркировка и характеристики

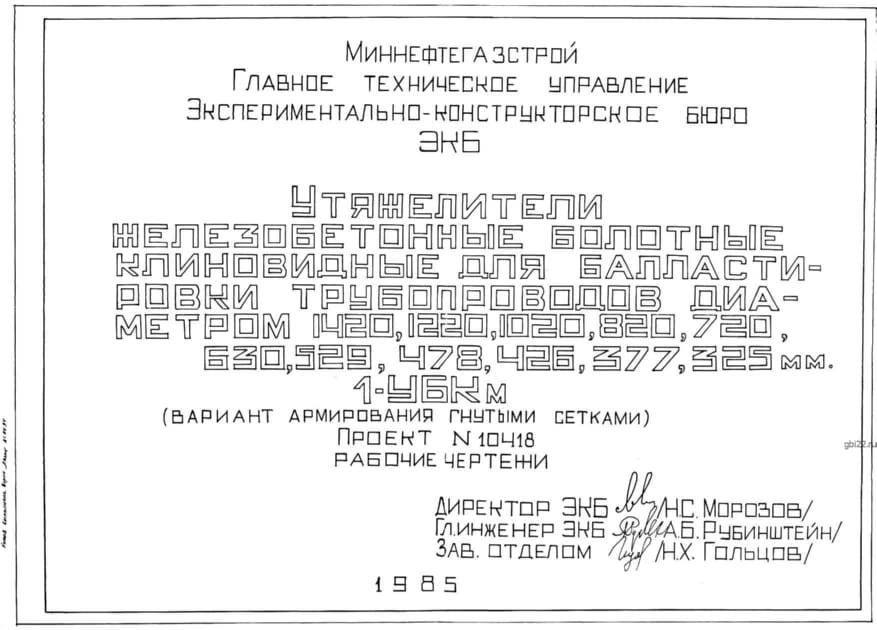

Утяжелители 1УБКМ 1420-8-12,5 обозначаются по техническим условиям Проекта 10418. В маркировке содержатся ключевые данные о типе конструкции, ее размерах, типе армирования и прочностных характеристиках бетонов. Буквенно-цифровой шифр упрощает классификацию изделий и отгрузку со склада.

Расшифровка маркировки:

1 – группа армирования;

УБКМ – утяжелитель бетонный клиновидный модифицированный;

1420 – диаметр балластируемого трубопровода;

8 – длина пригруза;

12,5 – прочность бетона не менее В12,5.

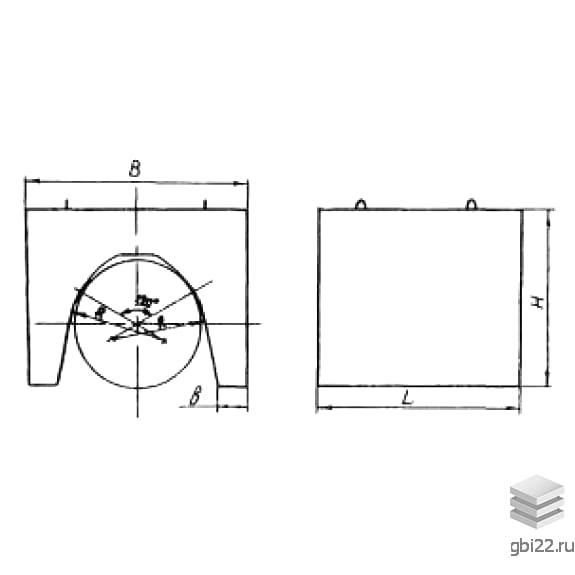

Технические характеристики

Длина: 1000 мм

Ширина: 2400 мм

Высота: 1760 мм

Вес: 4820 кг

Марка бетона: М150

Материалы и технологии

Клиновидные утяжелители изготавливаются из высокопрочных бетонов класса прочности В10. Смесь модифицирована для использования в условиях низких температур, высокой влажности и значительных нагрузок. Бетон имеет морозостойкость F100 и водонепроницаемость W4.

Армирование и защита

Прочность утяжелителей повышается за счет армирования стальными каркасами и сетками из стали классов А-100 и А-300. Закладные детали покрываются изоляционными составами для предотвращения коррозии.

Транспортировка и хранение

Утяжелители 1УБКМ 1420-8-12,5 транспортируются специальным транспортом с повышенной грузоподъемностью. Пригрузы должны быть надежно зафиксированы и защищены от повреждений. Погрузка и разгрузка выполняются с использованием специализированной техники.
