Клиновидные утяжелители 1УБКМ 529-9-12,5

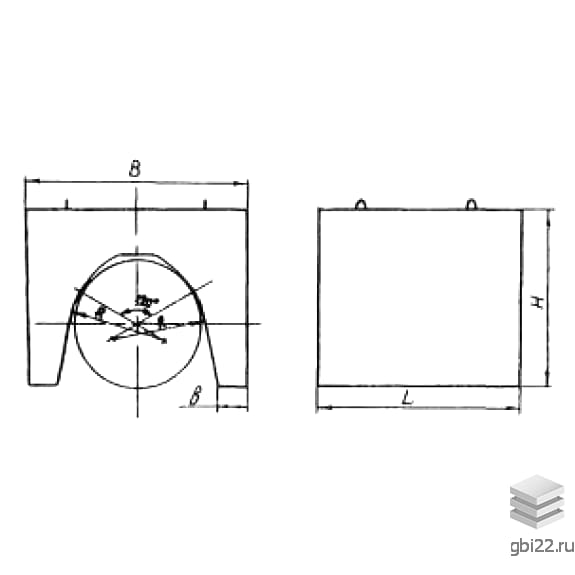

Клиновидные утяжелители 1УБКМ 529-9-12,5 представляют собой модифицированные блоки U-образной формы. Их конструкция включает технологические уклоны в местах опорных лапок, а внутренний вырез формируется многогранной некруглой поверхностью.

Основные характеристики

Длина: 900 мм

Ширина: 1300 мм

Высота: 760 мм

Вес: 1650 кг

Объем бетона: 0,69 м?

Геометрический объем: 0,8892 м?

Маркировка изделия

Маркировка 1УБКМ 529-9-12,5 расшифровывается следующим образом:

1 – группа армирования;

УБКМ – утяжелитель бетонный клиновидный модифицированный;

529 – диаметр балластируемого трубопровода;

9 – длина пригруза;

12,5 – прочность бетона на сжатие не менее В12,5.

Применение

Основное назначение утяжелителей – фиксация магистральных трубопроводов, проложенных в сложных гидрогеологических условиях, включая дно рек, каналы и заболоченные местности. Эти конструкции могут использоваться в любых климатических зонах, включая области с повышенной сейсмичностью (до 9 баллов по шкале Рихтера).

Преимущества конструкции

Массивные утяжелители обладают высокой несущей способностью и могут засыпаться грунтом, что предотвращает смещение трубопроводов в уязвимых местах и их всплытие. Это обеспечивает надежную работу магистральной линии и упрощает монтажные работы. При установке блоков используются защитные маты, которые предотвращают повреждение изоляции трубопровода.

Качество бетона

Клиновидные утяжелители изготавливаются из высокопрочных бетонов класса прочности В7,5. Состав смеси адаптирован для эксплуатации в условиях низких температур, высокой влажности и значительных нагрузок. Бетон имеет морозостойкость марки F100 и водонепроницаемость W4, что достигается за счет специальной рецептуры.

Армирование и защита

Прочность утяжелителей повышается за счет армирования стальными каркасами и сетками из стали классов А-100 и А-300, а также вязальной проволоки Вр-1 и Вр-2. Закладные детали и стальные узлы обрабатываются изоляционными составами для предотвращения коррозии.

Транспортировка и хранение

Утяжелители 1УБКМ 529-9-12,5 транспортируются специализированным транспортом с повышенной грузоподъемностью. Пригрузы должны быть надежно зафиксированы и защищены деревянными досками для предотвращения падения и повреждения. Погрузка и разгрузка выполняются с использованием специальной техники, а складирование осуществляется штабелями с изоляцией между слоями.
