Клиновидные утяжелители 1УБКМ 820-9-12,5

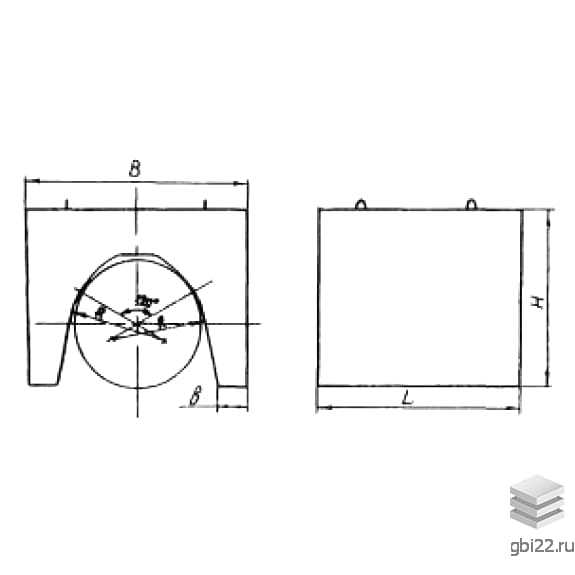

Клиновидные утяжелители 1УБКМ 820-9-12,5 представляют собой модифицированные блоки U-образной формы. Их конструкция включает технологические уклоны в местах опорных лапок, а внутренний вырез формируется многогранной некруглой поверхностью.

Основные характеристики

Длина: 900 мм

Ширина: 1600 мм

Высота: 1120 мм

Вес: 2690 кг

Объем бетона: 1,12 м?

Геометрический объем: 1,6128 м?

Маркировка

Маркировка 1УБКМ 820-9-12,5 расшифровывается следующим образом:

1 – группа армирования;

УБКМ – утяжелитель бетонный клиновидный модифицированный;

820 – диаметр трубопровода, который будет балластироваться;

9 – длина пригруза;

12,5 – прочность бетона на сжатие не менее В12,5.

Применение

Эти утяжелители предназначены для фиксации магистральных трубопроводов, проложенных в сложных гидрогеологических условиях, таких как дно рек, каналы и заболоченные местности. Они могут использоваться в любых климатических зонах, включая области с повышенной сейсмичностью (до 9 баллов по шкале Рихтера).

Преимущества конструкции

Блоки обладают высокой несущей способностью и могут засыпаться грунтом, что предотвращает смещение и всплытие трубопроводов, обеспечивая надежность магистрали. Установка утяжелителей оправдана как с практической, так и с экономической точки зрения, так как их отсутствие может привести к сложностям в ремонте и обслуживании трубопроводов.

Технические характеристики бетона

Клиновидные утяжелители изготавливаются из высокопрочных бетонов класса прочности В10. Смесь модифицирована для использования в условиях низких температур и высокой влажности. Бетон имеет морозостойкость марки F100 и водонепроницаемость W4, что позволяет легко повышать эти параметры. В состав бетона входят пластификаторы и добавки, которые обеспечивают химическую и биологическую стойкость, предотвращая гниение и обрастание биомассами.

Армирование и защита

Прочность утяжелителей увеличивается за счет армирования стальными каркасами и сетками из стали классов А-100 и А-300. Закладные детали покрываются изоляционными составами для предотвращения коррозии.

Транспортировка и хранение

Утяжелители 1УБКМ 820-9-12,5 транспортируются специальным транспортом с повышенной грузоподъемностью. Пригрузы должны быть надежно зафиксированы и защищены деревянными досками для предотвращения повреждений. Погрузка и разгрузка выполняются с использованием специализированной техники, а складирование осуществляется штабелями с изоляцией между слоями.
