Утяжелители болотные клиновидные 1УБКм 1020-9 – модифицированные блоки для балластировки трубопроводов

Маркировка изделия

Обозначение 1УБКм 1020-9 расшифровывается следующим образом:

• 1 – группа армирования;
• УБКм – утяжелитель бетонный клиновидный модифицированный;
• 1020 – диаметр трубопровода, мм;
• 9 – длина пригруза, дм.

Альтернативные варианты записи: 1УБКм 1020.9, 1УБКм 1020,9.

Назначение и особенности конструкции

Блоки U-образной формы с технологическими уклонами предназначены для фиксации магистральных трубопроводов в сложных условиях:

• заболоченные и подтопленные участки;
• русла рек и каналов;
• вечномерзлые и торфяные грунты.

Конструкция исключает смещение и всплытие труб за счет пригруза и многогранного внутреннего профиля.

Технические характеристики

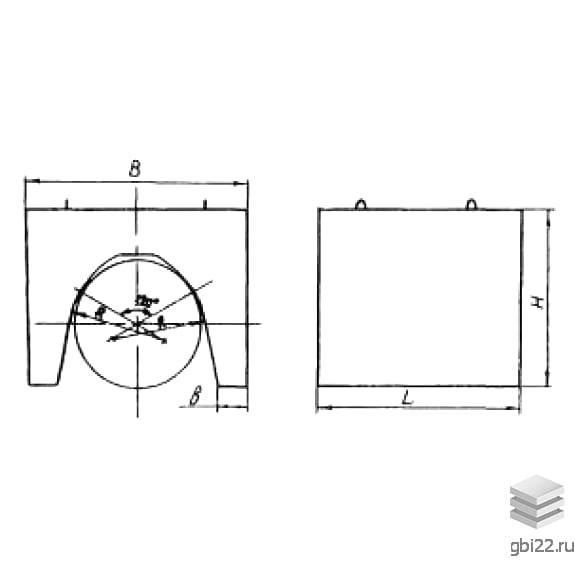

• Габариты: 900?1840?1370 мм
• Вес: 3580 кг
• Объем бетона: 1,49 м?
• Класс бетона: В22,5 (М300)
• Морозостойкость: F100
• Водонепроницаемость: W4

Эксплуатационные преимущества

Блоки обладают повышенной надежностью благодаря:

• армированию стальными каркасами (сталь А-100/А-300, проволока Вр-1/Вр-2);
• антикоррозийной обработке металлических элементов;
• добавкам в бетонную смесь (пластификаторы, модификаторы);
• устойчивости к биопоражениям и агрессивным средам.

Допускается эксплуатация в сейсмоопасных зонах (до 9 баллов по Рихтеру).

Транспортировка и монтаж

Перевозка осуществляется спецтранспортом с обязательной фиксацией. Монтаж включает:

• укладку на трубу с защитными матами;
• засыпку грунтом;
• штабелирование при хранении (с деревянными прокладками).

Нормативная база

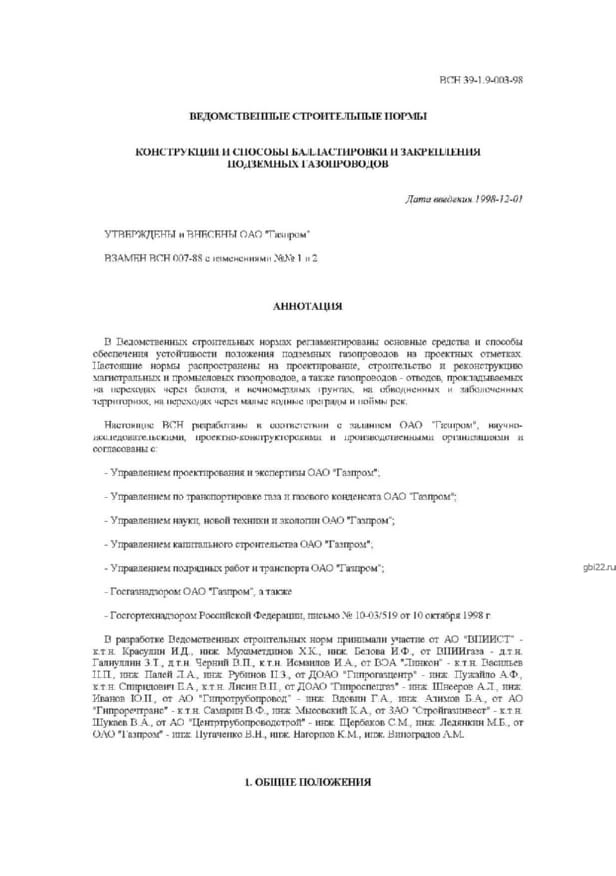

Изготовление соответствует ТУ ВСН 39-1,9-003-98. Маркировка наносится несмываемой краской на торец изделия.
