Утяжелители бетонные клиновидные 1УБКМ 1220

Маркировка изделий

1УБКМ 1220 расшифровывается следующим образом:

• 1 – группа армирования (усиленная);
• УБКМ – утяжелитель бетонный клиновидный модифицированный;
• 1220 – диаметр трубопровода, мм (для балластировки).

Допустимые варианты написания: 1УБКм 1220, 1УБКм-1220, 1УБКм.1220.

Назначение

Предназначены для фиксации магистральных трубопроводов в сложных условиях:

• заболоченные и подтопленные участки;
• русла рек и каналов;
• вечномерзлые и торфяные грунты.

Исключают смещение, всплытие и повреждение труб за счет равномерного пригруза.

Характеристики

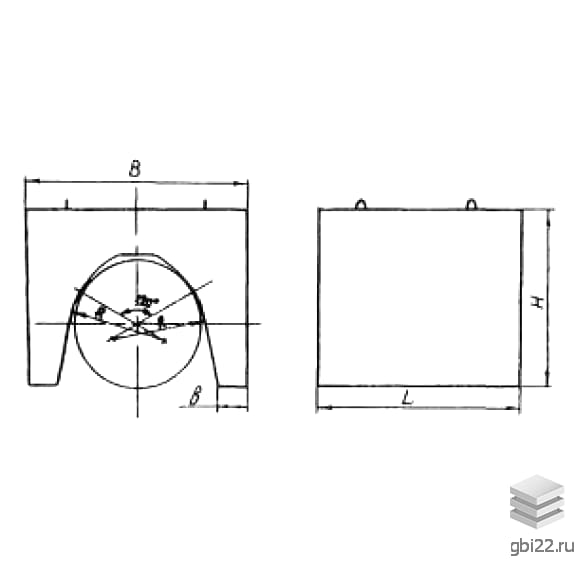

• Габариты: 900?2000?1570 мм (Д?Ш?В);
• Вес: 4060 кг;
• Класс бетона: В22,5 (М300);
• Морозостойкость: F100;
• Водонепроницаемость: W4;
• Армирование: стальные каркасы (А-100, А-300), проволока Вр-1/Вр-2.

Преимущества

• Устойчивость к агрессивным средам (химическая и биологическая инертность);
• Возможность монтажа в сейсмически активных зонах (до 9 баллов);
• Долговечность за счет модифицированных бетонов и антикоррозийной обработки;
• Снижение затрат на обслуживание трубопроводов.

Монтаж и транспортировка

Установка выполняется с защитными матами для сохранения изоляции труб. Транспортировка – спецтехникой с жесткой фиксацией. Складирование – штабелями с деревянными прокладками.

Соответствие стандартам

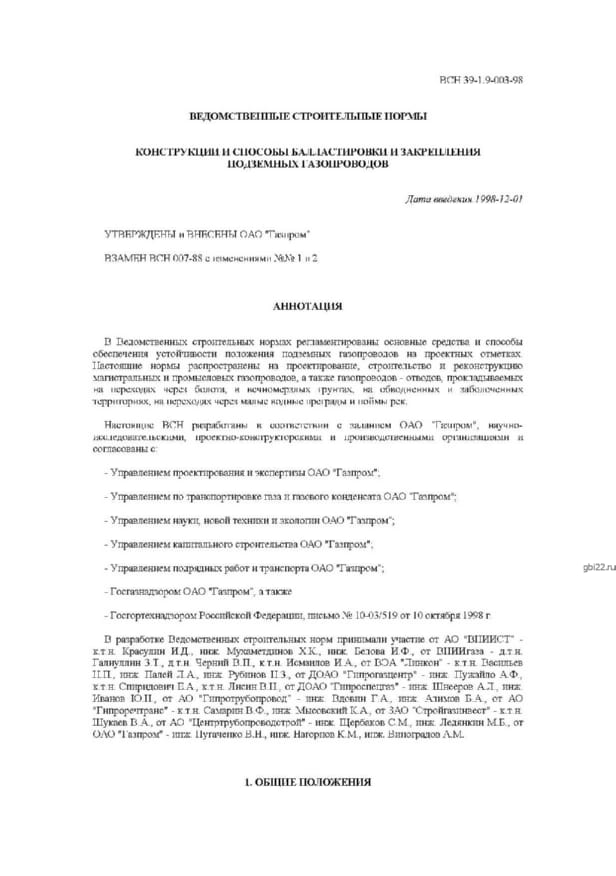

Изготавливаются по ТУ ВСН 39-1,9-003-98. Маркировка наносится несмываемой краской на торец изделия.
