Утяжелители болотные клиновидные 1УБКм 426-9 – модернизированные U-образные блоки

Маркировка изделия

1УБКм 426-9 расшифровывается следующим образом:

• 1 – группа армирования;
• УБКм – утяжелитель бетонный клиновидный модифицированный;
• 426 – диаметр трубопровода, мм;
• 9 – длина пригруза, дм.

Допустимые варианты написания маркировки: 1УБКм 426-9, 1УБКм 426.9, 1УБКм 426,9.

Назначение

Клиновидные утяжелители предназначены для фиксации магистральных трубопроводов, проложенных в сложных условиях:

• заболоченные и подтопленные участки;
• русла рек и каналов;
• вечномерзлые и торфяные грунты.

Используются в нефтегазовой отрасли для предотвращения всплытия и смещения труб.

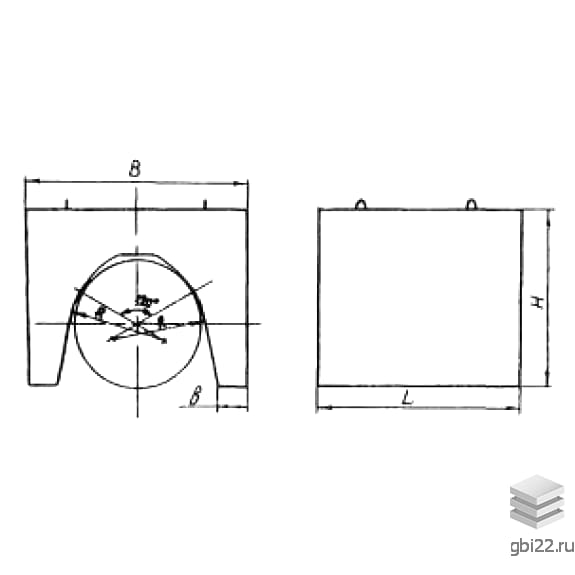

Конструктивные особенности

Блоки имеют:

• U-образную форму с технологическими уклонами в опорных зонах;
• внутренний вырез с многогранной поверхностью;
• возможность засыпки грунтом благодаря высокой несущей способности.

Технические характеристики

Материалы и производство

Изготовлены из:

• высокопрочного бетона с пластификаторами;
• арматуры классов А-100, А-300;
• вязальной проволоки Вр-1, Вр-2.

Закладные детали имеют антикоррозийное покрытие.

Эксплуатационные преимущества

• Устойчивы к агрессивным средам и биопоражениям;
• Допускают монтаж в сейсмически активных зонах (до 9 баллов);
• Снижают затраты на ремонт и обслуживание трубопроводов;
• Обеспечивают долговечность магистралей (срок службы 50+ лет).

Транспортировка и хранение

Требования к перевозке и складированию:

• Перевозка спецтранспортом с грузоподъемностью от 5 тонн;
• Фиксация деревянными прокладками;
• Складирование штабелями с деревянными прослойками;
• Запрещены сброс, волочение и навал.

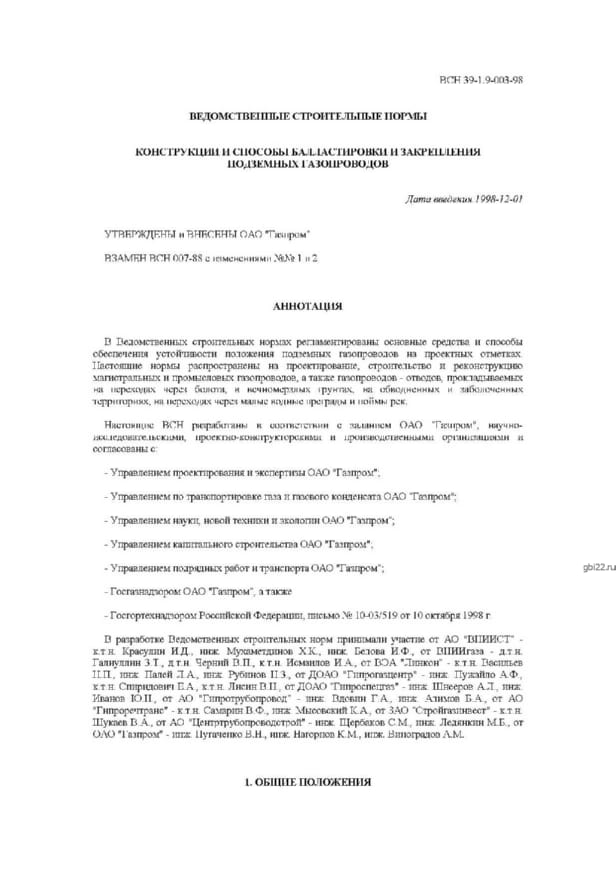

Соответствует техническим условиям ВСН 39-1,9-003-98
