Утяжелители УБО 1020-15 – железобетонные блоки для балластировки трубопроводов

Маркировка изделий

УБО 1020-15 – это охватывающие утяжелители из железобетона, предназначенные для фиксации магистральных трубопроводов. Обозначение расшифровывается следующим образом:

• УБО – утяжелители бетонные охватывающие;
• 1020 – для труб диаметром 1020 мм;
• 15 – модификация конструкции.

Допустимые варианты записи маркировки: УБО 1020, УБО-1020, УБО.1020, УБО,1020.

Назначение и применение

Блоки УБО 1020-15 используются для предотвращения смещения, всплытия или деформации трубопроводов при прокладке в сложных условиях:

• обводненные и заболоченные участки;
• гидрогеологически нестабильные грунты;
• вечномерзлотные зоны.

Применение утяжелителей снижает затраты на строительно-монтажные работы и повышает надежность фиксации труб.

Конструктивные особенности

Изделия имеют трапециевидное сечение и монтируются по бокам трубы с использованием:

• металлических креплений;
• полимерных мягких поясов.

Между трубой и блоком прокладываются футеровочные маты для защиты поверхности.

Технические характеристики

• Длина: 1500 мм
• Ширина: 550 мм
• Высота: 1100 мм
• Вес: 3358 кг
• Объем бетона: 1,46 м?
• Марка бетона: М200
• Морозостойкость: F100
• Водонепроницаемость: W4

Производство и материалы

Блоки изготавливаются из тяжелого бетона с повышенными характеристиками:

• армирование стальными сетками и стержнями (класс А-200, А-300);
• добавление пластификаторов для улучшения эксплуатационных свойств;
• дополнительная гидрофобизация поверхности для агрессивных сред.

Монтаж и транспортировка

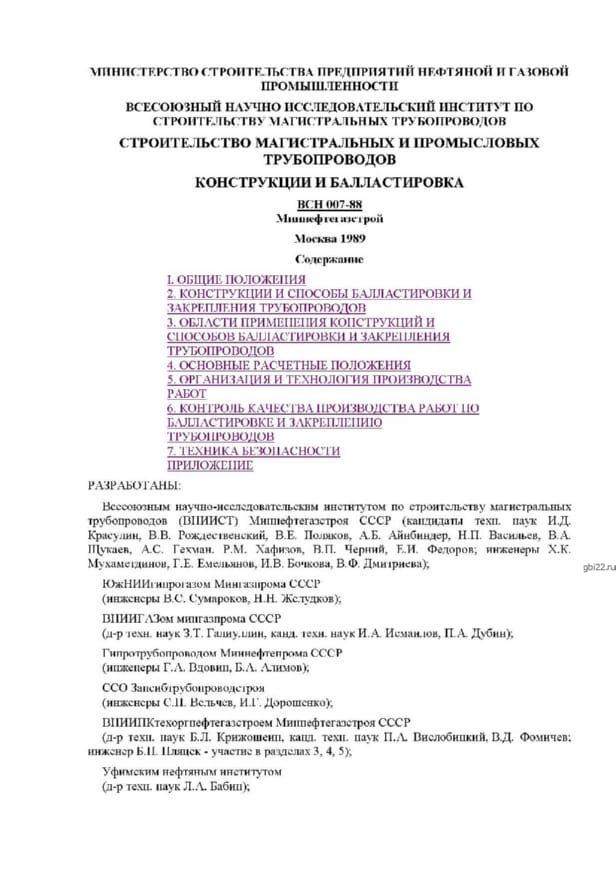

Установка производится в соответствии с ВСН 007-88. Основные требования:

• допустимое продольное смещение – до 40 мм (до 50 мм при использовании мягких поясов);
• групповая или равномерная раскладка блоков;
• обязательная гидроизоляция перед монтажом.

Транспортировка осуществляется спецтехникой с фиксацией проволокой и деревянными прокладками. Складирование – штабелями по 2-3 ряда.

Маркировка и контроль качества

На торцевую грань наносится несмываемая черная краска с указанием:

• типа конструкции;
• размерных параметров;
• прочностных характеристик;
• степени устойчивости к агрессивным средам.
