Утяжелители УБО 1220-13,5: характеристики и применение

УБО 1220-13,5 – железобетонные блоки охватывающего типа, предназначенные для балластировки магистральных трубопроводов. Их основная функция – предотвращение всплытия, смещения или деформации труб при эксплуатации в сложных условиях.

Маркировка УБО 1220-13,5

Условное обозначение расшифровывается следующим образом:

• УБО – утяжелитель бетонный охватывающий;
• 1220 – диаметр трубы (мм), для которой предназначен блок;
• 13,5 – масса конструкции (тонны).

Основные характеристики

• Габариты: 1350?600?1400 мм;
• Вес: 4232 кг;
• Марка бетона: М200 (класс прочности В15);
• Плотность бетона: 2,0 т/м?;
• Морозостойкость: F100;
• Водонепроницаемость: W4.

Область применения

Блоки УБО 1220-13,5 используются для фиксации трубопроводов в условиях:

• обводненных и заболоченных участков;
• вечномерзлых грунтов;
• агрессивных сред (с дополнительной гидрофобизацией).

Важно: не применяются на подводных переходах через реки.

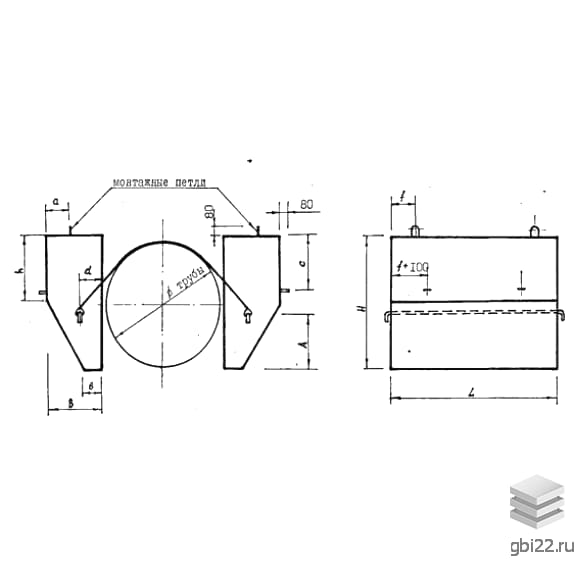

Конструктивные особенности

Изделия производятся из тяжелого армированного бетона с:

• стальными сетками С1, С2;
• арматурными стержнями класса А-200/А-300;
• монтажными петлями для подъема.

Между трубой и блоком прокладываются футеровочные маты, а крепление осуществляется металлическими элементами или полимерными поясами.

Транспортировка и хранение

Перевозка выполняется спецтранспортом с:

• фиксацией проволокой;
• деревянными прокладками для защиты поверхности.

Складирование допускается штабелями до 2-3 рядов с деревянными щитами в зонах такелажных петель.
