Утяжелители УБО 1420-12 для трубопроводов

Маркировка и расшифровка

УБО 1420-12 – железобетонные блоки охватывающего типа, предназначенные для фиксации магистральных трубопроводов. Обозначение расшифровывается так:

• УБО – утяжелитель бетонный охватывающий;
• 1420 – диаметр трубы (мм);
• 12 – модификация конструкции.

Варианты написания маркировки: УБО 1420, УБО-1420, УБО.1420.

Назначение и применение

Блоки УБО 1420-12 используют для предотвращения смещения, всплытия или деформации труб при прокладке:

• нефте- и газопроводов;
• магистральных коммуникаций на заболоченных участках;
• трасс в условиях вечной мерзлоты.

Ограничение: не применяются на подводных переходах через реки.

Конструктивные особенности

Утяжелители имеют трапециевидное сечение и монтируются парами по бокам трубы. Крепление осуществляется:

• металлическими стяжками;
• полимерными поясами.

Между трубой и блоком укладывают футеровочные маты для защиты.

Технические характеристики

• Длина: 1200 мм
• Ширина: 600 мм
• Высота: 1600 мм
• Вес: 4324 кг
• Марка бетона: М200
• Морозостойкость: F100
• Водонепроницаемость: W4

Преимущества использования

• Надежная фиксация трубопровода;
• Снижение затрат на монтаж;
• Уменьшение материалоемкости проекта.

Условия монтажа и эксплуатации

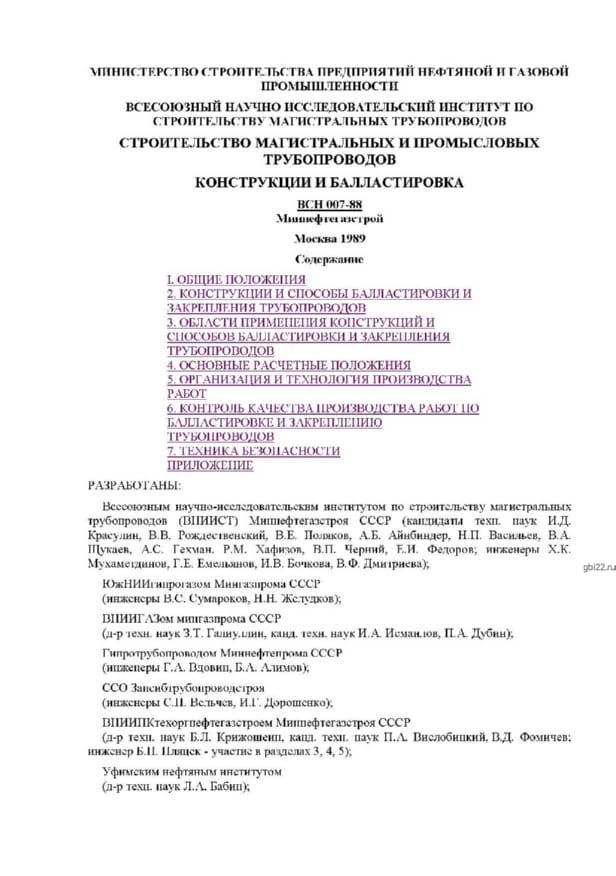

Монтаж выполняется согласно ВСН 007-88. Допустимые смещения труб:

• до 40 мм – при жестком креплении;
• до 50 мм – с полимерными поясами.

В агрессивных средах применяют гидрофобизацию поверхности.

Производство и транспортировка

Блоки изготавливают из тяжелого армированного бетона с:

• стальными сетками класса А-200/А-300;
• пластификаторами для повышения прочности.

Перевозка осуществляется спецтранспортом с деревянной прокладкой между блоками.
