Кольцевые утяжелители 2УТК 1020-24-2

Маркировка изделия

2УТК 1020-24-2 – сборные железобетонные элементы для балластировки трубопроводов. Расшифровка обозначения:

• УТК – утяжелитель кольцевой;
• 2 – типоразмер конструкции;
• 1020 – диаметр трубы (мм);
• 24 – длина изделия (дм);
• 2 – тип участка монтажа.

Назначение

Предназначены для стабилизации магистральных трубопроводов на заболоченных, обводнённых территориях и вечномерзлых грунтах. Обеспечивают:

• Фиксацию трубы за счёт равномерного давления;
• Защиту от всплытия в условиях высокого уровня грунтовых вод;
• Устойчивость к пассивному давлению грунта.

Конструктивные особенности

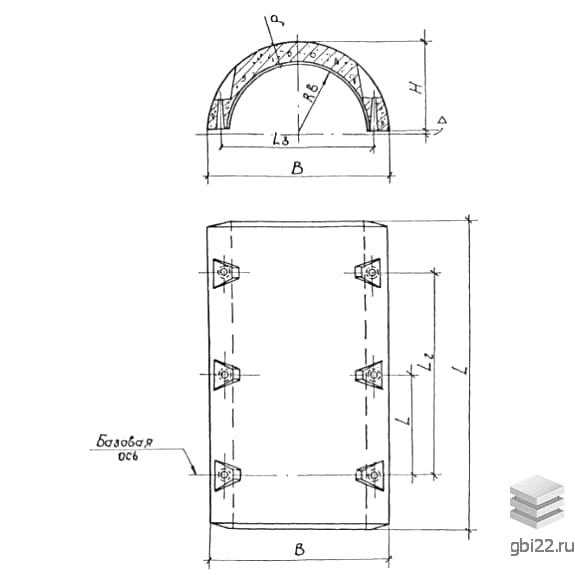

Изготавливаются в форме полуколец, соединяемых в единую "скорлупу". Комплектуются:

• Монтажными ушками под шпильки и гайки;
• Полимерными соединительными поясами;
• Футеровочными деревянными матами для защиты трубы.

Технические параметры

Технология производства

Изготовление методом вибропрессования с применением:

• Конструкционного бетона с пластификаторами;
• Коррозионностойких покрытий для металлических элементов;
• Гидроизоляционной обработки поверхности.

Монтаж и транспортировка

Установка выполняется кранами-трубоукладчиками с соблюдением требований:

• Зазор между матами и полукольцом – не более 40 мм;
• Укладка нижнего пояса до монтажа трубы;
• Погрузка спецтехникой с деревянными прокладками.

Область применения

Используются на:

• Торфяных болотах;
• Поймах рек;
• Вечномерзлых грунтах.

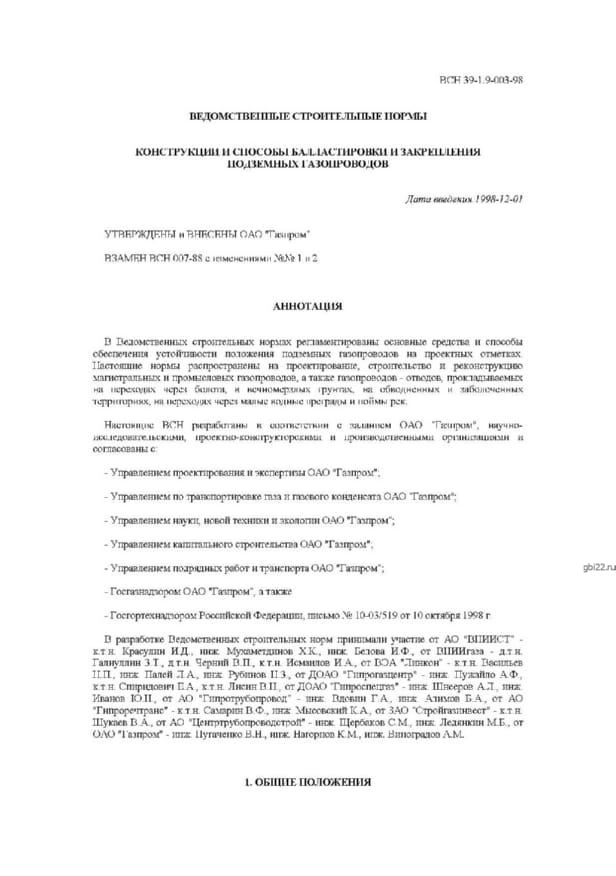

Применение требует инженерных расчётов согласно ВСН 39-1,9-003-98.
