Кольцевые утяжелители 2УТК 1220-24-1

Кольцевые утяжелители 2УТК 1220-24-1 – это элементы сборного железобетона, предназначенные для балластировки трубопроводов, которые прокладываются в сложных гидрогеологических условиях, таких как заболоченные или обводненные территории.

2УТК – обозначение типа конструкции (кольцевой утяжелитель);

1220 – диаметр, рассчитанный для установки магистрального трубопровода;

24 – длина изделия в сантиметрах;

1 – использование на прямолинейных участках.

Основные характеристики

Длина: 2400 мм

Ширина: 825 мм

Высота: 190 мм

Вес: 4621 кг

Марка бетона: М300

Применение

Эти утяжелители используются для обеспечения устойчивости трубопроводов, проложенных на заболоченных и обводненных участках. Они создают давление на трубу, обеспечивая нормальную балластировку и фиксацию трубопроводной ветки.

Конструкция и монтаж

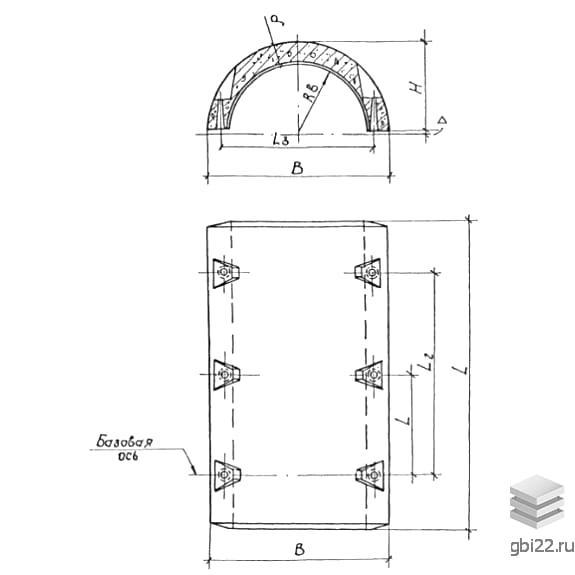

Кольцевой пригруз представляет собой полукольцо или корытообразную емкость, которая точно повторяет радиус трубы. Для соединения элементов предусмотрены три ушка для крепежа шпильками и гайками или соединительный пояс из полимерных материалов. При монтаже два полукольца соединяются, образуя единое кольцо.

Требования к установке

Полукольца не устанавливаются на участках трубопроводов, где линейные перемещения превышают 40 мм. Раскладка утяжелителей и протяжка плети нефтепровода осуществляется с помощью специализированной техники. На прямолинейных участках пригрузы раскладываются с разрядкой, а на криволинейных – вплотную.

Качество и эксплуатация

Кольцевые утяжелители могут использоваться для балластировки магистральных линий в летних условиях на переходных участках через болота и обводненные зоны. Применение должно быть обосновано прочностными расчетами и условиями рабочего проекта.

Маркировка

Маркировка 2УТК 1220-24-1 формируется в соответствии с действующим регламентом и включает данные о типоразмере, типе конструкции, диаметре трубопровода и длине изделия. Знаки наносятся на торцевую грань черной краской.

Производство

Утяжелители изготавливаются методом вибропрессования, и отгрузка готовой продукции допускается только после приемо-сдаточных испытаний. К материалам предъявляются строгие требования по качеству, включая использование конструкционных бетонов с высокой прочностью и морозостойкостью.

Транспортировка и хранение

Массивные утяжелители транспортируются специализированным транспортом. Полукольца укладываются в один ряд на опорные лапки и фиксируются деревянными досками. Погрузо-разгрузочные работы выполняются с использованием специальной техники, а складирование осуществляется штабелями в шахматном порядке.
