Утяжелители 2УТК 1220-24-2
| Цена за 1м3, руб | 17 555 с НДС* |
|
|||||||||
| Количество в квадратом метре, шт | 0,48 | ||||||||
| Нормы погрузки на авто | 3 | ||||||||
| Ссылка на стандарт | https://disk.yandex.ru/d/h-akhmJwIMQPWQ | ||||||||
| Расход стали, кг | 117,7 |
| Расход стали на 1м3 бетона, кг | 49,93 |
| Класс прочности | В22,5 |
| Марка бетона | М300 |
| Морозостойкость | F150-F300 |
| Водонепроницаемость | W6-W8 |
| Марка бетона по EN 206-1 | C18/22 |
| Геометрический объем | 0,491 |
| Объем бетона | 2,36 |
Кольцевые утяжелители 2УТК 1220-24-2
Маркировка изделия
2УТК 1220-24-2 – сборные железобетонные элементы для стабилизации магистральных трубопроводов. Расшифровка обозначения:
- УТК – утяжелитель трубопровода кольцевой;
- 2 – типоразмер конструкции;
- 1220 – диаметр трубы (в мм), для которой предназначен элемент;
- 24 – длина изделия (в дм);
- 2 – категория участка монтажа.

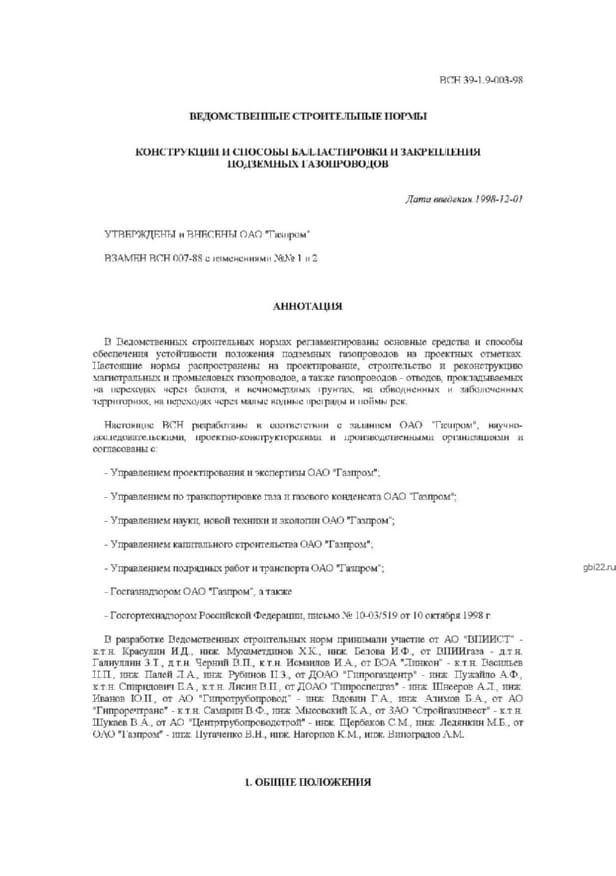

Маркировка наносится на торец изделия черной краской согласно нормативу ВСН 39-1,9-003-98.
Назначение
Конструкции применяют для фиксации труб на заболоченных территориях, в поймах рек, на вечномерзлых и обводненных грунтах. Создавая дополнительное давление, они предотвращают всплытие или смещение магистрали.
Конструктивные особенности

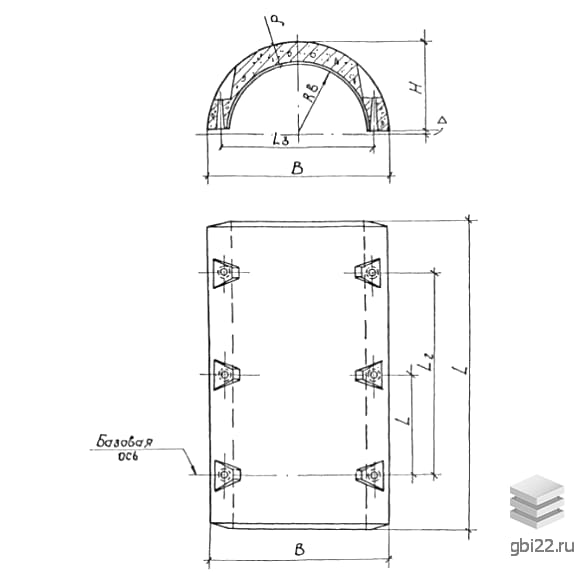

Изделие представляет собой два железобетонных полукольца, которые соединяются в единую "скорлупу" вокруг трубы. Для крепления используются:
- металлические шпильки с гайками (через монтажные ушки);
- полимерные стяжные пояса.
Важно: монтаж запрещен на участках с продольным смещением труб более 40 мм.
Технические параметры
| Длина: | 2400 мм |
| Ширина: | 870 мм |
| Высота: | 235 мм |
| Вес: | 5893 кг |
| Марка бетона: | М300 (F100, W4) |
| Объем бетона: | 2.35 м? |
Технология производства
Изготовление методом вибропрессования с обязательным контролем качества. Применяются:
- конструкционный бетон с добавками (пластификаторы, антикоррозионные компоненты);
- гидроизоляционная обработка поверхности;
- защитное покрытие металлических деталей.
Монтаж и транспортировка
Установка выполняется кранами-трубоукладчиками с соблюдением зазоров между трубой и утяжелителем. Транспортировка – спецтехникой с деревянными прокладками. Складирование штабелями до 3 рядов.
Область применения
Рекомендованы для:
- переходов через болота с торфяными слоями;
- пойменных участков рек;
- зон с вечномерзлыми грунтами.
Требование: использование должно быть обосновано расчетами проекта с учетом гидрогеологии местности.
