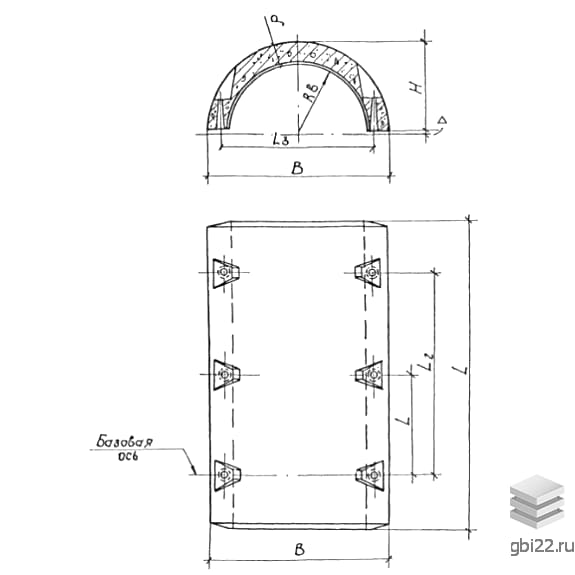

Кольцевые утяжелители 2УТК 1420-24-1

Кольцевые утяжелители 2УТК 1420-24-1 – это элементы сборного железобетона, предназначенные для балластировки трубопроводов, которые прокладываются в сложных гидрогеологических условиях, таких как заболоченные или обводненные территории.

2УТК – обозначение типа конструкции (кольцевой утяжелитель);

1420 – диаметр, рассчитанный для установки магистрального трубопровода;

24 – длина изделия в сантиметрах;

1 – использование на прямолинейных участках.

Основные характеристики

Длина: 2400 мм

Ширина: 940 мм

Высота: 205 мм

Вес: 5714 кг

Объем бетона: 1,24 м?

Геометрический объем: 0,4625 м?

Применение

Эти утяжелители используются для обеспечения устойчивости трубопроводов, проложенных на заболоченных и обводненных участках. Они создают давление на трубу, обеспечивая нормальную балластировку и фиксацию трубопроводной ветки. Утяжелители также применяются в сооружениях, работающих под давлением грунта.

Монтаж и укладка

Полукольца не устанавливаются на участках трубопроводов, где линейные перемещения превышают 40 мм. Укладка утяжелителей и протяжка нефтепровода осуществляется с помощью кранов-трубоукладчиков и специализированных бригад. На прямолинейных участках пригрузы раскладываются с разрядкой, а на криволинейных – вплотную.

Требования к качеству

Кольцевые утяжелители должны соответствовать строгим требованиям по качеству. Для их производства используются конструкционные бетоны марки М300, морозостойкости F100 и водонепроницаемости W4. В состав бетона добавляются пластификаторы и воздухововлекающие добавки для повышения эксплуатационных характеристик.

Транспортировка и хранение

Массивные утяжелители 2УТК 1420-24-1 транспортируются специализированным автотранспортом, железнодорожным или речным. Полукольца укладываются в один ряд на опорные лапки и фиксируются деревянными досками. Погрузо-разгрузочные работы выполняются с использованием специальной техники, чтобы избежать повреждений.
