Кольцевые утяжелители 2УТК 1420-24-2

Маркировка изделий

2УТК 1420-24-2 – сборные железобетонные элементы для балластировки магистральных трубопроводов. Расшифровка обозначения:

• УТК – утяжелитель трубопровода кольцевой;
• 2 – типоразмер конструкции;
• 1420 – диаметр трубы (в мм), для которой предназначен пригруз;
• 24 – длина изделия (в дм);
• 2 – категория участка монтажа.

Альтернативные варианты написания: 2УТК 1420-24.2, 2УТК 1420.24-2, 2УТК 1420.24.2.

Назначение

Конструкции применяют для стабилизации трубопроводов на заболоченных территориях, в поймах рек, вечномерзлых грунтах и других сложных гидрогеологических условиях. Создавая дополнительное давление, они предотвращают всплытие и смещение магистралей.

Конструктивные особенности

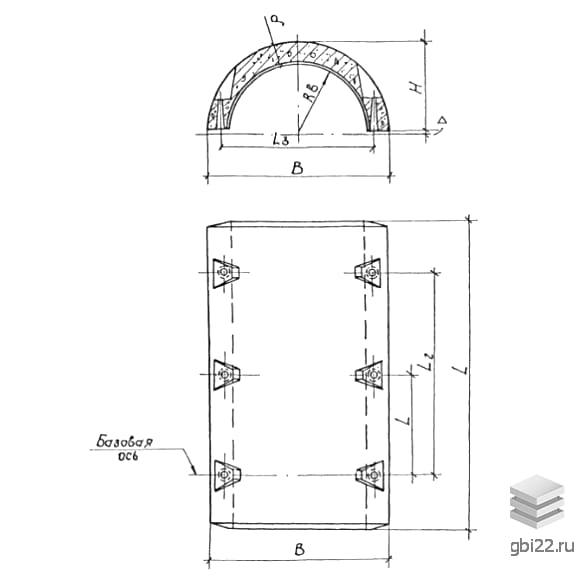

Изделие состоит из двух полуколец, которые соединяются в единую "скорлупу" с помощью:

• металлических креплений (шпильки, гайки) через монтажные ушки;
• полимерного стяжного пояса.

Ограничение: не используют на участках с продольными перемещениями трубы свыше 40 мм.

Технические параметры

Технология производства

Изготовление методом вибропрессования с обязательным контролем качества. Используется:

• конструкционный бетон с добавками (пластификаторы, антикоррозионные компоненты);
• гидроизоляционная обработка поверхности;
• защита металлических элементов от ржавчины.

Монтаж и транспортировка

Правила установки:

• Нижний пояс монтируют до укладки трубы, верхний – после;
• Зазор между футеровочными матами и полукольцом контролируется;
• На прямых участках – укладка с интервалами, на изгибах – вплотную.

Перевозка: спецтранспортом (авто-, ж/д, речной) с деревянными прокладками. Складирование – максимум 3 ряда в шахматном порядке.

Нормативная база

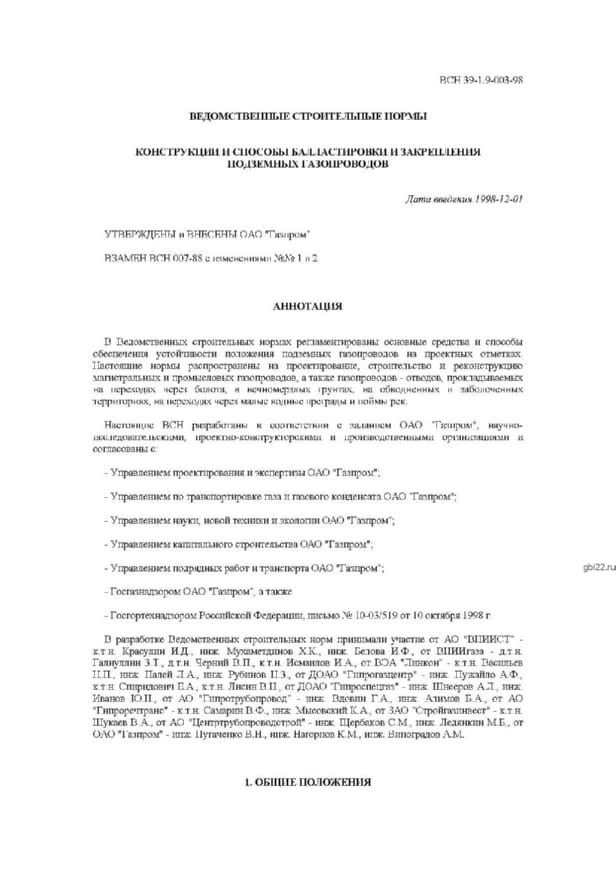

Производство и маркировка регламентируются ВСН 39-1,9-003-98. Применение требует инженерных расчетов с учетом:

• гидрогеологии участка;
• рельефа местности;
• параметров трубопровода.
