Кольцевые утяжелители 2УТК 1420-24-2

Кольцевые утяжелители 2УТК 1420-24-2 – это элементы сборного железобетона, предназначенные для балластировки трубопроводов, установленных в сложных гидрогеологических условиях, таких как заболоченные или обводненные территории.

2УТК – обозначение типа конструкции (кольцевой утяжелитель);

1420 – диаметр, рассчитанный для установки магистрального трубопровода;

24 – длина изделия в сантиметрах;

2 – тип участка, для которого предназначен утяжелитель.

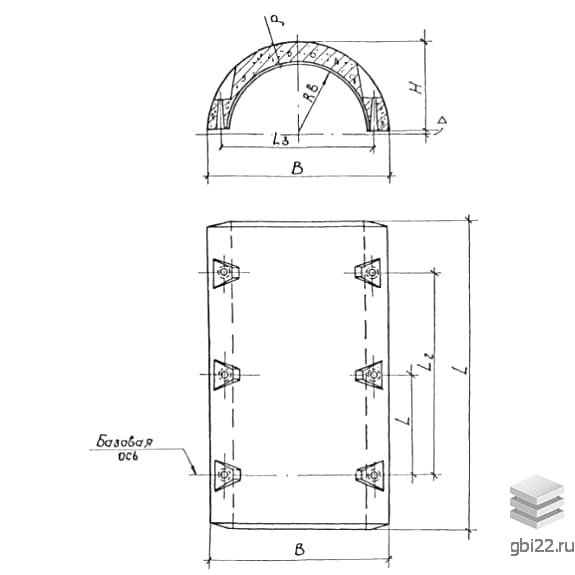

Основные характеристики

Длина: 2400 мм

Ширина: 1015 мм

Высота: 280 мм

Вес: 8151 кг

Объем бетона: 1,79 м?

Геометрический объем: 0,6821 м?

Применение

Эти утяжелители используются для обеспечения устойчивости трубопроводов, проложенных на заболоченных и обводненных участках. Они создают давление на трубу, обеспечивая нормальную балластировку и фиксацию трубопроводной ветки. Утяжелители также применяются в сооружениях, работающих под давлением грунта.

Монтаж и укладка

Полукольца не устанавливаются на участках трубопроводов, где линейные перемещения превышают 40 мм. Укладка утяжелителей и протяжка нефтепровода осуществляется с помощью специализированной техники и бригад. На прямых участках пригрузы раскладываются с разрядкой, а на криволинейных – вплотную. Важно контролировать величину зазора между футеровочными матами и внутренней поверхностью полукольца.

Качество и материалы

Кольцевые утяжелители изготавливаются методом вибропрессования, и их отгрузка с завода возможна только после приемо-сдаточных испытаний. К материалам предъявляются строгие требования по качеству, которые зависят от типа и степени засоленности грунтов. Используются конструкционные бетоны марки М300, морозостойкости F100 и водонепроницаемости W4.

Транспортировка и хранение

Массивные утяжелители транспортируются специальным транспортом. Полукольца укладываются в один ряд на опорные лапки и фиксируются деревянными досками. Погрузо-разгрузочные работы выполняются с использованием специализированной техники, чтобы избежать повреждений. Складирование осуществляется в штабелях, оптимально формируя 2-3 ряда с укладкой в шахматном порядке.
